записывается в вспомогательную память независимо от состояния в данный момент входов J и К- Поэтому с точки зрения помехоустойчивости время, в течение которого на входе ТИ уровень Н, должно быть минимальным. Типичная мощность потерь триггера 9001 составляет 150 мВт при частоте тактовых импульсов 35 МГц, у типа 9000 - .125 мВт прн частоте 20 МГц.

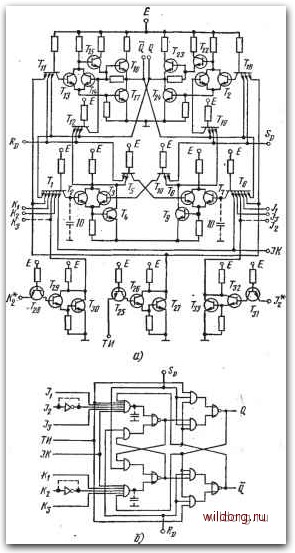

Рис. 7.63. а) Ж-триггер, с главной и вспомогательной пам.ятью; б) логическая схема

- т р и г г е р ы. На рис. 7.64 представлена схема триггера SN7474. Схема имеет один вход D, на который подается входная информация, вход тактовых импульсов ТИ и два асинхронных входа-и So - для установки триггера независимо от состояния входов £> и ТИ. Входная информация передается иа

Q ТИ

Рис. 7.64. а) D-триггер; б) логическая схема и характеристическая таблица

выход при положительном изменении ТИ с уровня Н на уровень В. Этот тип триггера пригоден для вспомогательных регистров, счетчиков, работающих на принципе сдвиговых регистров с обратной связью, генераторов кода и т. п. Если соединить выход Q с входом D, то схема работает как простой Г-триггер, который переключается после каждого положительного изменения импульса на входе ТИ. Минимальная частота переключения-15 МГц, мощность потерь - около 15 мВт.

Более простая схема триггера SN7475 показана на рис. 7.65. В одном корпусе размещены четыре триггера.

-X-X

х-х-4

Рис. 7.65. а) 1)-триггер; б) логическая схема и характеристическая таблица

Влияние рабочих условий входов на работу триггеров. Входы интегральных схем ТТЛ представляют собой несколько эмиттеров с общей базой, которые упрощенно можно представить в виде диодов, как показано иа рис. 7.66а. Если входное напряжение превысит допустимое значение, то

Многоэмиттерный. транзистор

Рис. 7.66. Влияние рабочих условий входов на работу триггера:

а) упрощенное изображение входов в виде диодов; б) входная характеристика

может иметь место пробой. Он может произойти через переходы эмиттер - база транзисторов Ti и Тг и либо вход ТИ, если на нем имеется уровень Н, либо вход Rd, если он на уровне Н, либо иа выход Q, если он иа уровне Н. Как показано на рис. 7.666, меньшему напряжению пробоя соответствуют случаи 2, 3 и 4. Если входной эмиттер длительное время работает в области напряжения пробоя, то соответствующий переход может выйти из строя, например, из-за точечного проплавлени.я, вызванного большой концентрацией тока, если же и после этого состояние не изменится, то могут быть повреждены и другие переходы, имеющие более высокое напряжение пробоя.

Для неиспользуемых входов J к К справедливы те же рекомендации, что и для основных схем ТТЛ:

а) они могут быть подключены через достаточно большое ограничитстыюе сопротивление к источнику Е;

б) могут быть подключены к используемым входам или выходам Q, Q триггера;

в) если в корпусе имеется неиспользованная основная схема, например И-НЕ, то все ее входы заземляются, а на выход подключаются неиспользуемые входы триггера. При этом нужно учесть нагрузочную способность выхода схемы по отношению к нагрузкам, которые представляют входы подключенных триггеров.

ПЕРЕДАЧА ИНФОРМАЦИИ НО ЛИНИЯМ В УСЛОВИЯХ БОЛЬШИХ ПОМЕХ

Для этой цели наиболее пригодны специальные схемы интегральных элементов ТТЛ. Схемы на рис. 7.67 разработаны для совместной работы со схемами ТТЛ серии SUHLI. Благодаря более высокому уровню В схемы возбужде-
