РАЗРЕЗ ПО Я Я

Рис. 47. Соединение на металлических элементах

А - Соединение на гвоздях; i - гвоздь; 2 - шило. Б - Заделка острия: 3 - молоток; 4 - гвоздь большою диаметра. В - Отверстие под шуруп: 5 - для шурупа с полукруглой головкой; 6 - для шурупа с потайной ю-ловкой Г - Шурупы; 7 - с полукрупой головкой; 8 - с потайной головкой Д - Усиление болтом соединения вполдерева- 9 - болт с полукруглой головкой; 10 - шайба; - 1айка

ИЗГОТОВЛЕНИЕ ПРОСТЕНКОВ (ПЕРЕГОРОДОК)

При изготовлении перегородки необходимо предварительно оценить, будет ли на нее воздействовать голько собственная масса, предусматриваегся ли подвеска на ней мебели, или па нее будет опираться какая-либо конструкция (например, подвесной потолок).

Нагруженную перегородку следует ставить на балкн перекрытия (лаги пола). Не рекомендуется ставить перегородку на «чистый» пол, так как это повышает зву копроводность между помещениями - звк идет по доскам пола. На железобетонных плитах перегородки можно располагать в любом месте. Для снижения звукопроводности необходимо под перегородкой от нижней кромки пола до плит (перекрытия) ставить диафрагму из досок в шпунт.

При использовании для облицовки простенков (перегородок) листового материала (фанеры, древесностружечных и древесноволокнистых плит) изготавливают каркас из брусьев размером не

;е 50 x 50 мы Он состоит из основных брусьев, примыкающих )лу, стенам, пою тку, и промежуточных Последние располага-ис10дя из размеров и жесткости применяемых листов. Такие сья следует обязательно ставить по контуру листа. Их обычно оляительно размещают через 400-800 мм, чтобы избежать визкпости листов.

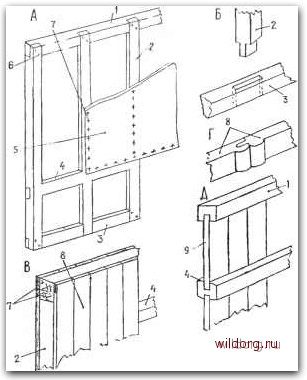

Рис. 48. Обшивка перегородок

А - Перегородка: / - верхний брус каркаса; 2 - вертикальный брус каркиса. 3 - нижний брус каркаса; 4 - промежуточный брус каркаса; 5 - облицовочная плита; 6 - гвоздь, соединяющий брусья; 7 - гвоздь для крепления облицовки Б - Соединение брусьев каркаса: 8 - шип. В - Двусторонняя облицовка досками- 9 - доски двусторонней облицовки. Г - Соединение досок Д - Однослойная облицовка досками. 10 - доска

Способ крепления брусьев к стенам, а также облицовочных листов к ним описан в глйве 7 Между собой брусья чаще всею соединяются в «полдерева» на гвоздях или шурупах Реже - в «шип». Тогда в основных брусьях делают шезда, а промежуточные заканчивают шипами

При облицовке перегородок досками могут быть два варианта обшивки: двусторонняя и однослойная. Прн двусторонней обшивке чаще всего нспользуют тонкие доски, при последующем оштукатуривании простенков - неструганые доски, если же предусмотрена оклейка обоями, то применяются строганые доски. В случае окраски простенков они плотно подгоняются друг к другу, и щели между ними шпатлюют.

В некоторых случаях нспользуют «вагонку» - тонкие доски со специально обработанными длинными кромками на одной - гребень, на другой - паз. Таким образом, в этих досках нет щелей даже без шпатлевки. Их крепят к каркасу гвоздями толщиной 2,5-3 мм, длиной 60-70 мм. Иногда такие доски не красят, а лакируют или полируют для показа структуры дерева Еще чаще этот прием используют при однослойной обшивке В этом случае каркас делают из основных брусьев размером не менее 80x80 мм с пазом посредине. Вертикальные доски толщиной 40-50 мм (с гребнями на торцах) вставляют в паз у пола и потолка. Иногда с декоративными целями доски устанавливают горизонтально пли вводят промежуточный брус с пазами сверху и снизу. Такая конструкция позволяет 1Спо.1ьзова1ь более короткие доски.

ИЗГОТОВЛЕНИЕ ПОЛОК И СТЕЛЛАЖЕЙ

Полки могут быть изготовлены только нз досок или из фанеры. В первом случае доски склеивают в единый щит. Особо надежно это соединение, когда продольные грани имеют гребень и паз. Возможно создание щита и без клея - па гвоздях (шурупах), когда под досками устанавливают 2-3 поперечггых бруска.

Полки с фанерной облицовкой имеют каркас прямоугольной формы, сделаннь.Г! нз брусков размером от 30x20 до 60x60 мм, собранных на шипах илн в «полдерсва» В длинных полках устанавливают также и поперечные бруски через 300-400 мм. Каркас обшивают фанерным листом илн только сверху или с обеих сторон, образуя щит. Кроме щита, полка имеет кронштейн или подвески. Кронштейны (обычно треугольной формы) вырезают из досок толщино11#20-25 мм. Они бывают равиобедреннымн, или же вертикальный катет у них больше горизонтального на четверть нли треть.

Подвеску делают из цепочки или проволоки. От каждого ввинченного в стену крюка (болта, шурупа) одна ветвь подвески идет вниз, другая - к переднему краю полки, образу и треугольник с тем же соотношением размеров, что у кронштейна.
