в катушке. Преимуш,еством этого принципа преобразования является зависимость выходного сигнала от конфигурации зубцов ротора. Некоторые виды выходных импульсов для различных форм зубцов роторов приведены на рис. 5.18.


Время


JUJU

Время

Время

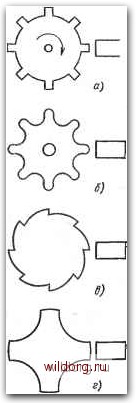

Рис. 5.18. Зависимость выходного сигнала электромагнитного импульсного тахометра от конфигурации зубцов ротора:

а - грубые зубцы; б - точно обработанные зубцы; в и г - специальная форма

зубцов

Тахометрические генераторы

Когда измеряемая скорость воздействует на тот или иной генератор, по амплитуде или частоте его выходного напряжения можно судить об угловой скорости. Ге-

6-760



нераторы, используемые для этих целей, называются тахогенераторами.

Одна из проблем, которая возникает при использовании тахогенераторов, - это необходимость подачи энергии для питания преобразователя. От движущегося тела должна отбираться для измерительного устройства столь малая энергия, чтобы исключалось влияние тахогенератора на угловую скорость вращения вала.

Стробоскопы

Стробоскопы представляют собой электрооптические тахометры специального типа, в которых вспышками света освещается вращающийся вал. Скорость вспышек регулируется вручную до тех пор, пока изображение вала не станет стационарным. Это происходит тогда, когда каждая вспышка приходится на один оборот вала.

ГЛАВА 6

ИЗМЕРЕНИЕ СВОЙСТВ ЖИДКОСТЕЙ И ГАЗОВ

В этой главе подробно рассматриваются способы измерения механических свойств жидкостей и газов: расхода, влажности, уровня и давления.

Расход

Термин расход обозначает перемещение текущей среды- жидкости или газа. Расходомеры -это преобразователи, которые используются для измерения потока. Они регистрируют скорость и расход жидкого или газообразного вещества за заданный период времени.

1. Массовый расход представляет собой массу вещества, протекающего в единицу времени,, и измеряется, например, в кг-с".

2. Объемный расход, м.с-, равен объему вещества, протекающего в единицу времени.

3. Скорость потока измеряется в м-с~.

В большинстве измерений речь идет об объемном расходе, а массовый расход может быть определен путем вычислений, хотя при этом следует учитывать изменения давления, плотности, температуры и др. (особенно при



измерениях расхода газа). По аналогии измерения скорости потока служат основой для определения массового или объемного расхода.

Механические средства измерения расхода

На практике известно довольно много методов определения расхода. Простейшими и поэтому наиболее распространенными из них являются методы с использованием механических чувствительных элементов, в которых

Поток - ) jyyy JyA""


Поток •-

Поток-

-] Перемещение А

Рис. 6.1. Типовые методы механического измерения расхода

поток перемещает или вращает твердое тело. Таким образом это перемещение или вращение тела оказывается Пропорциональным расходу.

На рис. 6.1 показаны основные механические методы измерения расхода. В частности, на рис. 6.1, с изображена нагруженная пружиной и подвешенная на шарнире лопасть, которая отклоняется, открывая отверстие, когда текучая среда проходит через преобразователь. Чем больше расход, тем сильнее открывается отверстие, т.е. тем больше отклоняется лопасть.

На рис. 6.1,6 показан преобразователь, в котором используется тот же самый метод, но с ограниченной пружиной заглушкой. Возможны и другие разновидно-

6* 83
