При употреблении нескольких элементов последние, как известно, соединяются между собой в батарею таким образом: цинк (отрицательный полюс) первого элемента посредством медной пластинки (или проволоки) и медного же кламера (зажима) соединяется металлически с медью (положительным полюсом) соседнего элемента; цинк второго элемента точно таким же образом соединяется с медью третьего и т.д. до последнего элемента, входящего в состав батареи; у первого элемента остается свободным положительный полюс (медь), а у последнего отрицательный полюс (цинк); оба эти полюса (как и при одном элементе) соединяются металлически же (кламерами) с проволочными лроводниками, погружаемыми в ванну для гальванизации. При таком соединении элементов в батарею электродвижущая сила увеличивается пропорционально числу элементов: при двух элементах вдвое, при трех - втрое и т.д.

Отложение в ванне для гальванизации покрывающего металла на покрываемом происходит всегда у катода, т.е. у отрицательного полюса, соответствующего цинку гальванического элемента. Для правильности операции покрытия необходимо, чтобы поверхность цинка была не меньше той поверхности вещи или вещей, которые нужно покрыть. На этом основании и не следует, как сказано, выбирать элементы малых размером. Хотя соединение элементов указанным образом в батарею увеличивает пропорционально электродвижущую силу, (напряжение), но количество силы, вырабатываемой в данный промежуток времени, остается тем же, что и при одном элементе; поэтому в расчет для сравнения с поверхностью покрываемых вещей должен быть принят цинк только одного элемента, так что для крупной вещи поверхность цинка может оказаться недостаточной и при батарее в 20 или более элементов. В таких случаях нужно или брать элементы больших размеров, так как электродвижущая сила увеличивается пропорционально размерам элементов, или же соединять в один элемент два или более элементов данного размера, смотря по надобности. Известно, что если два, три или более элементов соединить между собой не разноименными (как было указано выше), а одноименными полюсами, т.е. цинк с цинком, а медь с медью, элементы действуют не как батарея, а как один элемент соответственно больших размеров (вдвое больших при соединении двух, втрое больших при соединении трех и т.д.). При подобном соединении нескольких элементов в один в расчет для сравнения с поверхностью покрываемых вещей принимается уже совокупность поверхности цинка всех соединенных между собой элементов. Но, с другой сторо-

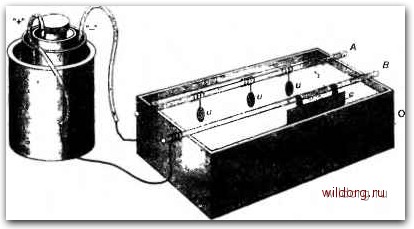

Рис. 29

На рис. 29 показано наиболее простое приспособление гальванических элементов к ванне для гальванизации. Здесь: Э - элемент Даниеля (или батарея из нескольких элементов); О - стеклянная (или из другого материала - см. выше) ванна, наполненная раствором соли покрывающего металла, например раствором медного купороса для покрытия медью, синеродистого золота для покрытия золотом и т.п.: А - медная палочка, на которой при помощи проволоки привязаны вещи для покрытия и. и, и; В - такая же медная палочка, на которой привешивается пластинка С покрывающего металла (листок меди при покрытии медью, листок золота при золочении и пр.). Палочка А посредством проволоки металлически соединяется с отрицательным полюсом, а палочка В - с положительным полюсом элемента Э.

ны, электродвижущая сила такого сложного элемента не увеличивается пропорционально числу входящих в состав его простых элементов, а остается равной силе одного простого элемента. Если при этом нужно и увеличение электродвижущей силы, то такие сложные элементы соединяют в батарею из двух, трех и более сложных элементов; соединение это производится точно так же, как и простых элементов, т.е. цинк одного сложного элемента металлически соединяется с медью другого сложного элемента и т.д.

Возможность и влияние всех этих комбинаций необходимо помнить, чтобы при случае уметь ими воспользоваться.

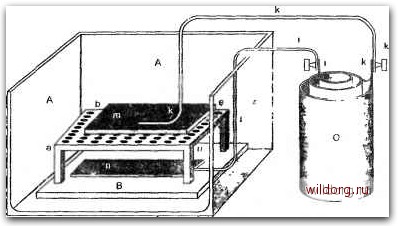

Рис. 30

На фабриках, где операции производятся в большом размере, употребление гальванических элементов было бы убыточно, а потому здесь они заменяются магнитоэлектрическими или, преимущественно, динамоэлектрическими машинами (Грамма, Симменса и Гальске и др).

Общие правила

1) Предметы для покрытия должны быть надлежащим образом очищены и промыты.

Перед самым погружением в раствор ванны вещи нужно подержать несколько секунд в чистой воде, по временам сотрясая их и постукивая по ним пальцами или палочкой, чтобы удалить приставшие к поверхности пузырьки воздуха, а через короткое время после

Для предметов больших размеров или более тяжелых удобнее ванна, изображенная на рис. 30. Здесь: А А - стеклянный сосуд; В - стеклянная или деревянная, покрытая лаком (из гуттаперчи и канифоли), доска; а в е и - дырчатый столик (стеклянный, фарфоровый и т.п.). В сосуд А А наливается раствор соли покрывающего металла. На столик а в е и кладется завернутая в полотно дощечка м из покрывающего металла; на доску В помещается вещь п, которую нужно покрыть Дощечка м посредством медной проволоки (или полоски) КК к соединяется с отрицательным полюсом, т.е. с медью (к) элемента О, а вещьп посредством медной же проволоки (или полоски) - с отрицательным полюсом, т.е. цинком (/) элемента О.
