вает требуемую оконечную установку путем перевода цепи приема данных «а стыке в длительное состояние «1». Вызываемая оконечная установка извещает о своей готовности принять вызов, посылая в цепь передачи данных после длительного состояния «1» старт-стопный знак АСК*.

So зо

S С СО СО

1 о

ш о 3 1

>20мс-Н

XLJL

s о so

Времн.

=1 О

Ю О I- 5

ш к о

1 °

; 1

1 п

>20 мс-*Н

1п !

-EL 1

Цепи стыка:

- передачи данных (Т)

- приема данных (R)

-передачиданных (Т) приема ланнык (R)

Рис. 1.5. Последовательности сигналов н.а стыке прибора подключения для стартстопных классов обслуживания абонентов в сети пепедачи данных (обо-з.=ачения цепей стыка соответствуют Рекомендации МККТТ Х.24)

Конечный узел ком1мутации сигнализирует об этом начальному узлу, после чего последний передает вызываемой и вьгзьгвающей оконечным установкам стартстопный знак АСК, который указывает на установление соединения.

Есл1И соединение не может быть установлено, например, из-за отсутствия свободных соединительных линий или занятости вызываемой оконечной установки, то начальный узел коммутации вместо упомянутого подтверждения посылает на вызывающую установку служебный сигнал, который состоит из стартстопных знаков Алфавита МККТТ № 5 и указывает на причину прекращения процесса установления соединения. После его передачи начальный узел коммутации с помощью длительного сигнала «О» окончательно преры-Вает процесс вызова. Ответом со .стороны ООД также служит длительный сигнал «О». (На рис. 1.5 передача служебного сигнала не отражена.)

Прн получении подтверждения соединения вызывающее и вызываемое ООД MOiryr начать передачу данных лишь по истечении не-

Знак .Алфавита № 5 МККТТ, см. том 1, с. 48-49. (Яры.«. ред.)

которого защитного интервала времени, который доставляет не менее 20 .мс и необходим узлу коммутации для перехода от процесса устанавления юоедотнения к ироцессу передачи.

При отбое ООД, прекращающее связь, переводит цепь передачи данных на стыке в длительное состояние «О» на .время не менее 400 мс. Подтверждением отбоя со стороны ютключаемого ООД служит такой же переход состояний на ее стыке. Прерывающее связь ООД получает от своего узла коммутации подтверждение отбоя (знак конца) в форме длительного нулевого состояния в цепи ирие-.ма данных. По истечении защитного интервала времени 490 мс все элементы возвращаются в состояние покоя и ООД может вновь начать вызов.

1.1.3.2. стык ПРИБОРОВ ПОДКЛЮЧЕНИЯ ДЛЯ СИНХРОННЫХ РЕЖИМОВ РАБОТЫ в СЕТЯХ ПЕР;ДАЧИ ДАННЫХ

Стык приборов подключения для синхронной работы в сетях передачи данных установлен Рекомендацией МККТТ Х.21 [1.15]. Стык включает в себя цепи передачи и приема данных, синхронизации, рабочего заземления, а также цепи управления и оповещения (Индикации).

Как и на абонентских стыках для синхронной работы, цепи которых апределены Рекомендацией МККТТ V.24 (см. разд. 1.1.1.3), на раосматриваемом стыке передача данных осуществляется в соответствии с тактовым сигналом в цепи синхронизации.

Так же, как :и на стыках АПД для стартстопной работы, все знаки, которыми о!бмениваются ООД и узел коммутации в процессе установления соединения, кодируются в соответствии с Алфавитом № 5 МККТТ (см. том 1, разд. 2.4.3.2, а также [1.14]).

На рис. 1.6 представлены временные диаграммы процессов, происходящих при установлении и разъединении соединения. Они не совпадают с процессами на стыке ПП для стартстопной работы. Поскольку требование независимости передачи от вида последовательности .битов (см. разд. 3.1) не позволяет иапользовать длительное нулевое состояние в цепи данных в качестве сигнала отбоя, то необходимы цепи управления и оповещения. Кроме того, из-за необходимости иметь в цепях данных два состояния покоя {готов и не готов к работе) в отдельных случаях установлены другие знаки пли .длительные состояния.

В положении покоя при готовности к работе ООД и сети передачи данных цепи передачи (Т) и приема (R) данных находятся в состоянии «1», цепи управления (С) и оповещения (I) - в состоянии «выключено». (Если ООД не готово к работе, то цепь передачи данных находится в состоянии «О»; если сеть не готова к работе, на это указывает состояние «О» в цепи приема данных.) 24

Осуществляя вызов, ООД переводит цепь передачи данных в состояние «О», а цепь управления-в состояние «включено». Приглашение к набору номера состоит из .последовательности знаков «-Ь»,

"ill

ВС CD л О С CD

а та о X

i 1= с

5 S o; О S Ю

с 3" ro Q-

О m

5s£

Цепи стыка: управпения (С)

передачи данных

оповещении {О Т- лриема данных pi

управленип (С) J 1- передачи данных (Т) оповещенин (I) приема данньЖ (В]

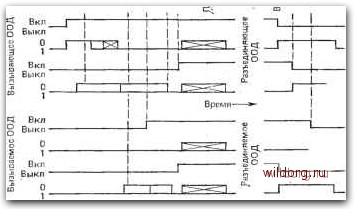

Рис. 1.6. Последовательности сигналов «а стыке прибора подключения для синхронных классов обслуживания абонентов в сети передачи данных (обозначения цепей стыка соответствуют Рекомендации МККТТ Х.24)

которой предшествует не менее двух знаков SYN в цепи приема данных. После получения этого сигнала ООД передает знаки набора, перед которыми также в начале имеются как минимум два знака SYN. Прием знаков набора подтверждается узлом коммутации п)?тем перехода в цепи приема данных от последовательности знаков « + » к последовательности знаков SYN. Непосредственно после подтверждения в случае успешного установления соединения узел коммутации посылает вызывающему ООД служебный сигнал, который извещает, что желаемой оконечной установке послан вызов. При безуспешной попытке установить соединение узел коммутации посылает служебный сигнал, указывающий на причину этого. Затем передается сигнал отбоя. (На рис. 1.6 передача служебного сигнала не показана.)

На вызываемое ООД вызов передается знаком BE.L. Ему предшествуют по крайней мере два знака SYN. Эта комбинация /повто-
