сти тех или иных линий связи и коммутационных узлов. При этом, однако, следует иметь в виду, что пакеты могут поступить на коммутационный узел или пакетное ООД пункта назначения в

-----Путь первого пакет».

----Путь второго пакета " ч-

□ Оконечная установка передачи данны»; О Ко)у1мутацио.нць.и yseji

Рис. 3.15. Пути прохождения пакетов одного сообщения по сети с пакетной коммутацией

неверной последовательности. При работе в режиме виртуального вызова (см. разд. 3.2.3.2) коммутационный узел пункта назначения сортирует поступившие на него пакеты перед их дальнейшей передачей на оконечную установку; в режиме передачи датаграмм (см. разд. 3.2.3.2) сортировка возлагается на принимающую оконечную установку.

Стык между пакетным ООД и сетью передачи данных описан в Рекомендации Х.25 МККТТ. Стык стандартизован на трех уровнях.

Первый уровень включает в себя описание строения соединительного тракта между пакетным ООД и соответствующим узлом пакетной коммутации и необходимых электрических, функциональных и процедурных характеристик стыка. На этом уровне имеет силу Рекомендация МККТТ Х.21. Для соединения пакетного ООД с узлом пакетной коммутации может использоваться некоммутируемый канал или соединительный тракт сети с коммутацией каналов.

Второй уровень касается процедур передачи пакетов между пакетным ООД и узлом коммутации пакетов. При этом используются форматы, команды и сигналы оповещения процедуры HDLC* [3.30, 3.31].

На третьем уровне устанавливаются форматы пакетов и ход процесса передачи пакетов между пакетным ООД и узлом коммутации при организации услуг «Виртуальный вызов» и «Постоянный виртуальный канал» (см. разд. 3.2.3.2).

* High-level data link control procedures - процедуры управ-пения кана.пом передачи даииых высокого уровня. (Прим. ред.)

3.4.2.2. ВРЕМЯ ОВСИДАНИЯ В СЕТИ С ПАКЕТНОЙ КОММУТАЦИЕЙ

Время, в течение которого сообщение до.пжно ож."дать освобождения одной из исходящих линий, зависит от загузки этих лилий и длины сообщений. На рис. 3.16 в качестве примера приве-

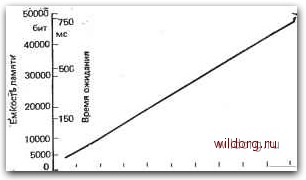

Рис. 3.16. Максимальное время ожидания и емкость памяти в коммутационном узле сети с пакетной коммутацией: скорость передачи

64 кбит/с, нагрузка исходящих каналов 0,6 Эрл, вероятность •превышения P{>t) = -10-»

О tpOO 2000 3000 4000 5000 6000 7000 8000 бит 100СЭ Длина сообщения

дена зависимость максимального времени ожидания от д.пины сообщений для линии со скоростью передачи 64 кбит/с и нагрузкой 0,6 Эрл. При построении кривой были взяты такие значения длины сообщения, вероятность превышения которых Р(>/) = 10~.

В довольно широких пределах время ожидания линейно пада-ет с уменьшением длины сообщений и только при очень малых ее значениях кривая отклоняется от линейной зависимости, так как заголовок составляет уже существенную часть длины сообщения.

При характерной для пакетов малой длине коротким становится и время ожидания. Поэтому число битов, которые накапливаются перед .пинией связи, невелико и в узле коммутации пакетов запоминающее устройство может иметь меньшую емкость, чем в узле коммутации полных сообщений.

Время, которое проходит между передачей сообщения одной из оконечных установок и его приемом другой установкой, помимо времени ожидания в коммутационных узлах включает в себя и время передачи по линиям связи. На рис. 3.17а показана временной диаграмма прохождения сообщения по сети с коммутацией полных сообщений. От передающей установки сообщение по абонентской линии передается с низкой скоростью на коммутацион-Ный узел А, от него с высокой скоростью - на коммутационные узлы В, затем С и, наконец, снова с низкой скоростью на принимающую оконечную установку. Таким же способом по сети с пакетной коммутацией передается каждый пакет (рис. 3.176). Так Как, однако, коммутационный узел может передать каждый па-жет далее сразу же после его получения, не ожидая приема всего

сообщения целиком, то время прохождения сообщений в сети с пакетной коммутацией оказывается меньшим, чем в сети с коммутацией полных сообщений.

Общее время прохождения сообщения

а) ® @ (D ® I-1-1-1-1

а АЬВСС d J)l-f-H--H~1-1

-4-H-++-4

+-++++-h

4-H-H-t-

Общее время прохождения сообщения

б>

Н----Ч

Время--

Время передачи по линиям связи а, Ь, с, d (см. рис. 3.12)

Время обработки и ожидания в коммутационных узлах А. В, С

(Т)(2),(3),(4) Пакеты сообщения

Рис. 3.17. Временная диаграмма прохождения сообщения по сети: а) с коммутацией сообщений; б) с пакетной коммутацией

3.5. НЕКОММУТИРУЕМЫЕ СЕТИ

3.5.1. ОТЛИЧИТЕЛЬНЫЕ ПРИЗНАКИ И ЭЛЕМЕНТЫ НЕКОММУТИРУЕМОЙ СЕТИ

В коммутируемой сети оконечные установки соединяются между собой лишь на ограниченное время. Между оконечными установками некоммутируемой сети, напротив, имеются долговременные соединения, т. е. они связаны между собой постоянно закрепленными за ними каналами. В узлах такой сети переключение подведенных к ним линий не производится, в них установлены лишь устройства для кроссового соединения линий. В качестве гаких устройств могут применяться стыковые распределители и разветвители линий (см. рис. 2.1.2).

При использовании стыковых распределителей линий связи подк.пючаются к узлам с помощью обычной аппаратуры передачи данных. Благодаря этому достигается развязка линий и на всех линиях в прямом и обратном направлениях, в отличие от сетей с разветвителями, может оставаться постоянно включенным рабочий уровень передачи.
