ПП или ВП вследствие длительной передачи сигнала, соответствующего символу «О», возникает такая же потеря синхронизма на входе мультиплексора. С помощью испытательных шлейфов, которые включаются у мультиплексора со стороны каналов данных по сигналам от коммутационного узла в виде специальных управляющих конвертов, можно отличить неисправность в мультиплексоре от неисправностей на абонентской линии и в оконечной установке.

3.3.2.7. СИНХРОНИЗАЦИЯ СЕТИ С КОММУТАЦИЕЙ КАНАЛОВ

Тактовая синхронизация на нижнем уровне сети. Каждый ком-мутацпонный узел сети управляет ходом процессов передачи на соответствующем ему нижестоящем уровне сети.

Скорость передачи многоканальных сигналов с разделением по времени от коммутационного узла на мультиплексоры определяются тактовым синхросигналом коммутационного узла. Мультиплексор выделяет этот синхросигнал из поступающего многоканального сигнала и использует его при передаче на ПП и ВП сигналов данных, а также при передаче в противоположном направлении, на колмутационный узел, многоканального сигнала.

В ПП и ВП тактовый сигнал выделяется из поступающего от мультиплексора сигнала данных. При наличии синхронного ООД тактовый сигнал подается через стык на ООД и задает такты как при приеме, так и при передаче. В случае стартстопного ООД мутьтиплексор, а иногда ПП или ВП преобразуют изохронные сигналы сети в стартстопные сигналы ООД и обратно.

Оконечное оборудование данных и мультиплексор нижнего уровня сети передают сигналы данных синхронно с сигналами, поступающими с коммутационного узла. Поэтому вся аппаратура нижнего уровня сети, относящегося к некоторому коммутационному узлу, работает с тактовой частотой этого узла. Фазовые различия в каждом случае выравниваются за счет промежуточного запоминания сигналов на входах.

Синхронизация на верхнем уровне сети. Из-за отклонений частот тактовых генераторов различных коммутационных узлов при передаче сигналов, поступивших на какой-либо коммутационный узел верхнего уровня сети, на другие узлы или на нижестоящий уровень сети может возникать проскальзывание битов. Чтобы предотвратить его, необходимо синхронизировать между собой тактовые генераторы коммутационных узлов. Это можно осуществить двумя способами.

По первому способу (рис. 3.1 Ifl) для верхнего уровня сети вводится высокостабильный главный тактовый генератор ГТГ, на частоту и фазу которого настраиваются тактовые генераторы ТГ коммутационных узлов. С этой целью от главного тактового ге-



нератора на все остальные передается сигнал опорной частоты. Для его передачи можно использовать специальную распределительную сеть синхронизации, но можно поступить и иначе - установить главный тактовый генератор в коммутационном узле, расположенном в центральном пункте сети, и выделять опорный


О Коммутационный узег1 ТГ] Тактовый генератор

Главный тактоБЦи;!

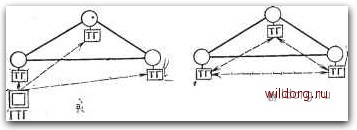

рр jreHepayop Рис. 3.11. Схема синхронизации сети:

а) с помощью вышестоящего главного тактового генератора;

б) путем взаимной регулировки тактовых генераторов

сигнал из сигналов, передаваемых по основным каналам данных между коммутационными узлами.

Благодаря регулировке фазы между тактовыми генераторами коммутационных узлов обеспечивается жесткая фазовая взаимосвязь. Фазовое дрожание, вызываемое колебаниями времени пробега сигналов по линии связи, всегда лежит в определенных границах. Поэтому его можно полностью устранить путем промежуточного запоминания сигналов на входах коммутационных узлов. Сигналы данных записываются в запоминающее устройство в соответствии с тактами поступающего многоканального сигнала, т. е. тактами передающего их коммутационного узла, и считываются в соответствии с тактами принимающего коммутационного узла.

Главный тактовый генератор ГТГ имеет атомный эталон частоты. Остальные тактовые генераторы построены на основе высокостабильных кварцевых генераторов с регулируемой фазой. При отключении канала синхронизации они могут в течение многих часов продолжать работать самостоятельно без изменения фазовых соотношений между генерируемыми сигналами.

Метод синхронизации, основанный на использовании единого для всей сети главного тактового генератора, получил распространение преимущественно в специализированных сетях передачи данных [3.17-3.19].

Известен и другой метод, при котором синхронизация достигается за счет взаимной регулировки тактовых генераторов сети



(рис. 3.116). При этом каждый тактовый генератор устанавливает свою частоту, усредняя фазы тактовых сигналов, поступающих от других генераторов [3.20, 3.21]. В этом случае для устранения различий в фазах на входах коммутационных узлов также необходимы запоминающие устройства.

В условиях международной связи для обеспечения совместной работы синхронных сетей разных стран в перспективе предполагается организовать их общую синхронизацию, однако на ближайшее время предусмотрен такой режим, при котором отдельные сети работают независимо друг от друга. Благодаря тому, что в каждой сети с помощью атомного эталона тактовая частота поддерживается с высокой точностью (A!f/f<10-"), проскальзывание битов, неизбежное при такой плезиохронной работе сетей, появляется столь редко, что средний коэффициент ошибок остается в допустимых пределах.

3.4. СЕТИ С КОММУТАЦИЕЙ СООБЩЕНИЙ

В сети с коммутацией сообщений между оконечными установками, обменивающимися информацией, нет сквозного соединения; в коммутационных узлах сообщения заносятся в память и передаются далее по участкам переприема от узла к узлу.

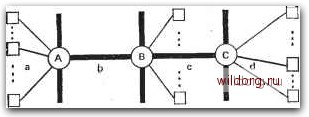

На рис. 3.12 показана схема сети с коммутацией сообщений. В оконечной установке от которой необходимо передать сообщение, оно снабжается заголовком, содержащим адрес желаемой принимающей установки, и по абонентской линии а передается


Время

1-1 Времн передачи по линиям

связи а, Ь, c,d

1----1 Время обработки И ожидания в КоммутаЦИ0НН(,1Х

узлах А, В, С

[~] Оконечная установка передачи данных Коммутационный узел Рис. 3.12. Сеть с коммутацией сообщений
