3.3.1.2. СИСТЕМЫ ПЕРЕДАЧИ С ВРК В АСИНХРОННЫХ СЕТЯХ С КОММУТАЦИЕЙ КАНАЛОВ

. В асинхронной сетй С коммутацией каналов каждая система передачи с временным разделением (ВРК) имеет свой собственный синхронизм, не зависимый от синхронизма других систем. Вследствие этого тактовуе частоты систем с ВРК различны, т. е, соединительный тракт между абонентами состоит из участков с не совсем одинаковыми скоростями передачи.

В системах с временным разделением синхронных, каналов (см. разд. 1.4.2.3), в которых каждому поступающему с ООД биту ставится в соответствие один бит в групповом потоке, из-за различия в скоростях передачи может возникнуть явление проскальзывания сигналов с выпадением битов или добавлением лишних. Это означает, что один из битов не передается далее> так как следующая система имеет слишком низкую скорость передачи, или, наоборот, какой-либо из битов оказывается переданным повторно, так как следующая система имеет слишком высокую скорость (рис. 3.5). Поэтому в системах с ВРК, работающих

б) ---h2345hl23(l45l12345l2 -- -

Времв -

У Аппаратура ВРК

3 Коммутационный узел

Рис. 3.5. проскальзывание битов в асинхрон.чон сети с коммутацией каналов

В асинхронных сетях с коммутацией каналов, необходимо применять специальные способы выравнивания скоростей, при которых за счет исключения или добавления согласующих («пустых») битов в каждом отдельном канале данных достигается согласование со скоростью передачи по каналам соединительного тракта. Иначе говоря, необходимы системы с временным разделением, имеющие каналы с согласованием скоростей - стаффинговые каналы (см. разд. 1.4.2.3).

С явлением проскальзывания битов следует считаться также в случае применения систем временного разделения, имеющих

каналы с образованием знаковых циклов (см. разд. 1.4.2.3). Такие системы должны выявлять знаковые циклы и устранять расхождения скоростей между каналами данных путем укорочения или удлинения стопового элемента.

В системах временного разделения с «прозрачными» каналами (см. разд. 1.4.2.3), преобразующих сигналы ООД в передаваемую последовательность битов путем позиционио-временнбго кодирования, проблема проскальзывания битов не возникает. Действительно, в этом случае сигнал после каждого участка передачи характеризуется, в принципе, неменяющимися временными соотношениями и таким же передается далее. Конечно, чтобы искажения, возникающие из-за многократного кодирования, были не слишком велики, неизбежная при кодировании ошибка должна оставаться на достаточно низком уровне.

3.3.1.3. ОБОРУДОВАНИЕ ВРЕМЕННОЙ КОММУТАЦИИ КАНАЛОВ В АСИНХРОННЫХ СЕТЯХ

Если к коммутационным узлам асинхронной сети подключены системы с ВРК, имеющие стаффинговые каналы или каналы с образованием знаковых циклов, то в устройствах последовательной временной коЬ1мутации по битам (см. том 1, разд. 6.1.3.2) допустимы искажения сигналов данных, составляющие не более половины единичного интервала.

При использовании систем временного разделения с «прозрачными» каналами или систем частотного разделения каналов искажения, возникающие в процессе последовательной коммутации битов, должны быть весьма малыми, так как они входят в суммарное искажение. Хотя в случае изохронных сигналов данных между коммутационной аппаратурой и многоканальной системой передачи можно было бы установить корректор, в нем потребовалось бы осуществлять описанное в разд. 3.3.1.2. согласование скоростей и пришлось бы примириться со связанными с этим затратами.

При наличии стаффинговых каналов и каналов с образованием знаковых циклов может применяться коммутация групп битов, которая обеспечивает более высокую производительность (см. разд. 2. 1.1.1, пример 3, табл. 2.1).

3.3.1.4. СТРУКТУРА АСИНХРОННОЙ СЕТИ С КОММУТАЦИЕЙ КАНАЛОВ

Структура асинхронной сети с коммутацией каналов показана на рис. 3j6, где изображен нижний уровень сети - часть сети от абонентов до коммутационного узла. Абонентские стыки образуют границу между ООД и сетью передачи данных. В местах расположения абонентов находятся также приборы подключения

(ПП), которые обеспечивают сопряжение ООД с сетью (см. разд. 2.2.2)*. В тех случаях, когда ООД не управляет непосредст-ственно через цепи данных стыка процессами установления и разъединения соединений, вместо ПП устанавли-

Коод

Нижний уровень сети

Верхний уровень сети

К другим коммутациг иным узгам

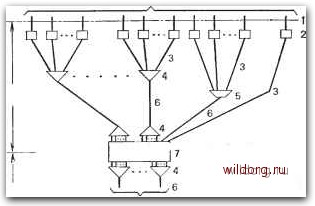

Рис. 3.6. Структура асинхронной сети с коммутацией каналов:

/ - абонентские стыки; 2 - приборы подключения или вызывные приборы; 3 - абонентские линии; 4 - мультиплексоры; £ - концентраторы; 6 - соединительные линии; 7 - коммутационный узел

Баются вызывные приборы (ВП), содержащие необходимые для такого управления элементы (см. разд. 2.2.1).

Через абонентские линии ПП и ВП связаны с мультиплексорами или концентраторами, которые обычно размещаются в том же месте, где и оборудование коммутационной станции телефонной сети. С помощью мультиплексора образуется пучок каналов, число которых равно числу абонентских линий. Концентратор, наоборот, собирает и уплотняет нагрузку абонентских линий, поэтому в пучке должно быть меньше каналов, чем имеется абонентских линий (см. разд. 2.1.1.2).

Коммутационные узлы сети передачи данных устанавливаются в местах расположения центральных коммутационных станций телефонной сети, а при высокой плотности абонентов - ив местах главных коммутационных станций этой сети. Коммутационные узлы верхнего уровня сети передачи данных связаны между собой разветвленной системой линий.

См. сноску на с. 22. {Прим. ред.)
