ЗУ на магнитном барабане, которое служит для кратковременного промежуточного хранения сообщений. На одну из частей систе-

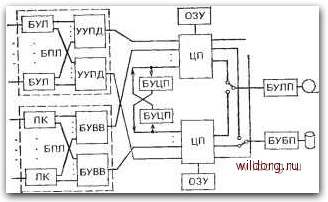

Рис. 2.12. Пример оборудования коммутации сообщений- с резервированием блоков:

БПЛ - блок подключения линий; БУЛ - блок управления линиями; УУПД - устройство управления передачей даиных; ЛК - линейный комплект; БУББ - блок управления вводом- выводом; БУЦП - блок управления центральным процессором; ЦП - центральный процессор; ОЗУ - оперативное запоминающее устройство; БУБП - блок управления памятью (ЗУ) на магнитном барабане; БУЛП - блок управления памятью (ЗУ) на магнитной ленте

мы возложены задачи коммутации сообщений; вторая часть, хотя тоже принимает сообщения, в остальном осуществляется контрольные и другие вспомогательные функции.

2.1.1.4. концентраторы с коммутацией сообщении

По своим основным техническим задачам концентраторы рассматриваемого типа [2.23] не отличаются от других видов оборудования коммутации сообщений. Однако число подключаемых линий у них обычно меньше и к дублированию оборудования не прибегают. Взаимодействие концентраторов с центральной установкой, например с имеющейся в ее составе аппаратурой обработки данных, а также с периферийными оконечными установками, регулируется в рамках процедур передачи данных.

2.1.2. ОБОРУДОВАНИЕ НЕКОММУТИРУЕМЫХ УЗЛОВ СЕТИ

В некоммутируемом узле сети подведенные к нему линии постоянно соединены друг с другом. По окончании обмена данными соединение в узле связи не разъединяется, а перед началом нового обмена не устанавливается заново. Иначе говоря, данные,



поступающие по какой-либо из линий, всегда передаются далее на соединенную с ней другую линию. Какие оконечные установки могут вести передачу данных и для какой (или каких) из оконечных установок эти данные предназначаются, определяется процедурой передачи, в соответствии с которой работают АПД.

При реализации некоммутируемых узлов сети в основном возможны два пути [2.24]. Если линии подключены к узлам сети с помощью АПД (рис. 2.13а), то в этом случае используются такие



Рис. 2.13. Некоммутируемая сеть:

а) со стыковым распределителем CP; б) с раэветвителем линий РЛ; ООД - оконечное оборудование данных; АПД - аппаратура передачи данных; -----стык между ООД и АПД

же стыки, как между АПД и ООД; требуемые при этом устройства называют стыковыми распределителями. Второй путь заключается в соединении линий между собой без участия АПД (рис. 2.136); для этого используют разветвители линий.

2.1.2.1. стыковой распределитель

в стыковом распределителе (рис. 2.14) отдельные стыки соединены между собой таким образом, что от одного из них (на рис. 2.14-от стыка С) сигналы всегда передаются на все остальные стыки (С1, С4), а от каждого из них -только на первый стык. До сих пор применялся только распределитель, рассчитанный на стыки, которые соответствуют Рекомендации МККТТ V.24. В синхронном режиме для устранения различий в тактах при передаче от одного из параллельно включенных стыков к одиночному служит специальное устройство.

Прежде всего имеется возможность от стыка одного ООД сделать ответвления к нескольким АПД. В качестве ООД в этом случае обычно выступает аппаратура обработки данных, работаю-



щая совместно со многими другими оконечными установками (рис. 2.15а), поэтому при таком виде подключения необходим только один стык. Аппаратура обработки данных ведет передачу одновременно на все соединенные с

ней оконечные установки, в то вре- ]

мя как последние могут работать на передачу только поочередно в ответ на вызов.

Обратное включение, т. е. ответвление от стыка одной АПД ко многим ООД, применяется в тех случаях, когда несколько ООД, расположенных по соседству друг с другом, подсоединяются к сети передачи данных через общую абонентскую линию (рис. 2.156). При этом ООД также могут вести передачу лишь поочередно.

Стыковые распределители можно включать последовательно, а со стороны ответвленных стыков допускается параллельное включение АПД и ООД (рис. 2.15е). Поскольку нет необходимости согласовывать аппаратуру передачи данных одного участка с АПД второго участка, то можно использовать (осо-


Рис. 2.14.. Направления прохождения сигналов через сты-ковый распределитель


- CP

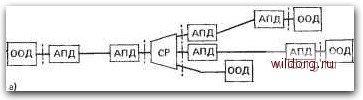

Рис. 2.15. Примеры применения стыковых распределителей (CP):

оод - оконечное оборудование данных; АПД - аппаратура передачи данных; АОД - аппаратура обработки данных

бенно если в распоряжении имеются каналы различных видов) наиболее выгодные типы АПД, например наряду с модемами для низкочастотных кабелей - модемы для каналов ТЧ (см. разд. 1.3).

2.1.2.2. разветвитель линии

Разветвитель линий в простейшем случае (когда имеется двух-проводный тракт) позволяет соединить линии передачи между собой таким образом, что данные, поступающие на одну линию,
