комбинациями битов*. В рассматриваемом модеме предусмотрен и многоканальный режим. Вместо передачи четырех объединенных битов можно вести двоичную передачу по четырем каналам с меньшей скоростью: 9600 бит/с: 4=2400 бит/с. Возможны и другие комбинации скоростей 2400, 4800 и 7200 бит/с, дающие в сумме 9600 бит/с. Несущая частота составляет 1700 Гц. Как и в коммутируемых трактах, необходимо учитывать возможность дополнительного сдвига частоты до ±6 Гц на входе приемника.

Принцип построения. Модулятор, демодулятор и адаптивный корректор, применяемые при квадратурной амплитудной модуляции, были описаны в разд. 1.2.1.3 и 1.2.1.4. Стык модема совпадает с изображенным на рис. 1.33. При многоканальной передаче он должен содержать соответственно большее число цепей. Передача со скоростью 9600 бит/с, как и при использовании соответствующих модемов на 4800 бит/с (см. разд. 1.2.1.4 и 1.3.2.1), требует особой стартовой процедуры, необходимой для настройки сначала фазы несущей и тактов, а затем адаптивного корректора. В расчете на особо неблагоприятные характеристики канала связи адаптивный корректор первоначально настраивается при самой низкой скорости передачи. Длительность стартовой процедуры согласно Рекомендации МККТТ V.29 составляет около 150 мс.

Как и в модеме на 4800 бит/с, данные скремблируются с целью надежного восстановления фазы тактов и несущей на приеме независимо от вида подлежащей передаче последовательности данных.

Влияние помех. По сведениям, приводившимся при обсуждении этого вопроса в МККТТ, при действии помех типа белого шума (с полосой частот 3100 Гц) вероятность ошибки не превышает 10", если обеспечено отношение сигнал/щум не менее 25 дБ. При работе в условиях прямого соединения приемника с передатчиком фазовое дрожание примерно до 25° не вызывает ошибок.

1.3.3. МОДЕМЫ ДЛЯ ШИРОКОПОЛОСНЫХ КАНАЛОВ

Для синхронной передачи по соединительным трактам, использующим первичные группы каналов (см. том 1, разд. 3.2.3), Рекомендацией МККТТ V.36 установлен метод, который допускает скорости 48, 56, 64 или 72 кбит/с. В основе метода лежит двухпози-ционная амплитудная модуляция с одной боковой полосой. Благодаря применению импульсов специальной формы - парциально кодированных импульсов класса 4 (см. том 1, разд. 4.1.5) дости-

* На диаграмме показаны характеристические значения амплитуд и фаз сигналов квадратурной амплитудной модуляции (см. том 1, разд. 4.3.1.3), применяемой в рассматриваемом случае. Этот вид модуляции по существу представляет собой сочетание AM и ФМ, в связи с чем его иногда называют амплитудно-фазовой модуляцией, АФМ {34*, 35*]. (Прим. ред.)

гается удельная скорость передачи 2 бйт-с~/Гц. Несущая частота составляет 100 кГц+1 Гц. Таким образом, для передачи с максимальной скоростью 72 кбит/с требуется поХрса частот от 64 до 100 кГц. Хотя Рекомендацией МККТТ H.l\ предусмотрена коррекция фильтров каналов первичных групп лйии! в полосе частот от 68 до 100 кГц (см. том 1, разд. 3.2.3.1), в действительности можно исходить из того, что ГВЗ соединительного тракта, в котором используются первичные группы каналов, в полосе частот от 64 до 68 кГц растет не настолько сильно, чтобы воспрепятствовать передаче со скоростью 72 кбит/с.

Принципы модуляции и демодуляции были рассмотрены в томе 1, разд. 4.1.5. Говорилось уже и о необходимости весьма точ-•ного восстановления на приеме несущей, а также об обеспечении соответствия между фазами тактов и несущей (см. том 1, разд. 4.4.2). При использовании парциально кодированных импульсов можно реализовать такую регулировку фаз тактов и несущей, которая обеспечит компенсацию фазового дрожания, имеющегося в канале связи [1.50]. Чтобы в условиях действия помех типа белого шума с полосой частот от 68 до 100 кГц вероятность ошибок не превышала 10", отношение сигнал/шум (для уже реализованных в настоящее время устройств) должно быть не менее 20 дБ. При наличии фазового дрожания несущей 10°, которое имеет частоту до 100 Гц, указанное отношение сигнал/шум повышается на 0,5 дБ [1.46].

Стык модема соответствует рис. 1.33. Электрические характеристики установлены Рекомендациями МККТТ V.10 и V.11 (см. разд. 1.1.4).

Наряду с описанным модемом, предусмотренным Рекомендацией МККТТ Y.36 и работающим с применением парциального кодирования и амплитудной модуляции с одной боковой полосой, имеется еще такой модем, который согласно Рекомендации МККТТ V.35 обеспечивает (с некоторыми ограничениями) передачу с варьируемой скоростью или синхронную передачу со скоростью 48 кбит/с [1.8]. Он работает с применением амплитудной модуляции с частично подавленной одной боковой полосой на несущей частоте ЮО кГц. Этот модем, стык которого с АПД по своим электрическим характеристикам несколько отклоняется от установленных в последнее время стандартов (см. разд. 1 1.4, табл. 1.2), не получил большого распространения.

1.4. АППАРАТУРА ПЕРЕДАЧИ ДАННЫХ,

ПРИМЕНЯЕМАЯ в СЕТЯХ ПЕРЕДАЧИ ДАННЫХ

В сетях передачи данных как коммутируемых (см. разд. 3.3 и 3.4), так и некоммутируемых (см. разд. 3.5), АПД выполняет две задачи: во-первых, обеспечивает передачу данных по абонентским

линиям (рис. 1.42, 4) между оконечными установками и узлами сети (на рис. 1.42 •-мультиплексорами, концентраторами или коммутаторами), а также по соединительным линиям (рис. 1.42, 7) между узлами сети; во-вторых, объединяет несколько каналов дан-

Q 1 Оконечные

2 установки передачи

3 данных

к другим коммутационным узлам

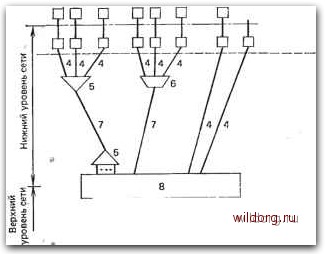

Ркс. 1.42. Принцип построения коммутируемой сети передачи данных: / - оконечное оборудование данных; 2 - стык между аппаратурой передачи данных, установленной у абонента, и оконечным оборудованием данных; 3 - приборы подключения или вызывные приборы; 4 - абонентские линии; 5 - мультиплексор; б - концентратор; 7 - соединительные линии; 8 - коммутационный узел

НЫХ для передачи их сигналов по одному каналу связи (рис. 1.42, 5).

Скорости передачи по каналам данных определяются классами обслуживания абонентов, установленными для сетей передачи данных Рекомендацией МККТТ Х.1 [1.48]: для ООД, работающих в стартстопном режиме, предусмотрены скорости от 50 до 300 бит/с, Е синхронном режиме - 0,6; 2,4; 4,8; 9,6 и 48 кбит/с и в пакетном режиме -2,4; 4,8; 9,6; и 48 кбит/с (см. разд. 3.2.1)*. Согласно Рекомендациям Х.1 и Х.2 [1.49]* каналы данных должны обеспечивать возможность при скоростях до 300 бит/с передавать апериодические последовательности стартстопных знаков, а свыще 300 бит/с - изохронные сигналы данных в виде произвольных последовательностей битов; кроме того, по всем соединительным трактам сети передачи данных должна быть возможна дуплекс-

Требования к АПД для классов обслуживания, охватывающих ООД с пакетным режимом, и классов, охватывающих ООД с синхронным режимом, одинаковы. Поэтому в дальнейшем рассматриваются только АПД для стартстопных и синхронных классов.

* Относительно Рекомендаций серии X см. также {14*, 21*]. (Прим. ред.)
