ведомства ФРГ в случае передачи с использованием указанной скорости, варианта кодирования В и комтромиссного корректора, специально предназначенного для этой сети (см. том 1, разд. 5.3.Г1), коэффициент ошибок по битам оказывается таким же, как в случае передачи со скоростью 1200 бит/с при наличии идентичного компромиссного корректора [1.22] (относительно коэффициента ошибок по блокам см. [1.22]). Из рис. 1.18 (.кривая 3) видно, что при использовании варианта кодирования А для того же метода передачи в результате иэмерений получается несколько большее значение коэффициента ошибок.

1.2.1.4. МОДЕМ НА 4800/2400 бит/с

Метод передачи и другие положения, касающиеся модемов для синхронной работы со скоростью 4800 бит/с по телефонным сетям, долгое время обсуждались в МККТТ. В качестве методов передачи рассматривались четырехпозиционная амплитудная модуляция с частично подавленной боковой полосой (4-АМ ЧПБП), двухпо-зиционная квадратурная амплитудная модуляция (КАМ) и восьмипозиционная фазоразностная модуляция (8-ФРМ). Принятая в результате Рекомендация МККТТ V.27 тер предусматривает применение метода 8-ФРМ, причем несущая частота (1800 ±1 Гц) и кодирование выбраны такими же, как в модемах на 4800 бит/с,, предназначенных для работы по некоммутируемым каналам и соответствующих Рекомендациям V.27 [1.7]) т V.27 бис ,(см. разд.. 1.3.2.1).

Поскольку при использовании модема на 4800/2400 бит/с, как и модемов на 2400/1200 и 1200/600 бит/с, передача данных занимает большую часть полосы частот канала ТЧ, возможен только полудуплексный режим работы. Для особо неблагоприятных соединений, когда передача со скоростью 4800 бит/с не позволяет сохранить долю ошибок на допустимом уровне, предусмотрена возможность переключения на скорость 2400 бит/с, причем в этих случаях применяется вариант кодирования А (см. разд. 1.2.1.3). Для передачи квитирующих сигналов так же, как и в модемах на 2400/1200 и 1200/600 бит/с, выделен вспомогательный канал на 75 бит/с. При построении приемника следует учитывать возможность сдвига частоты <в ВЧ тракте канала связи до ±6 Гц (см. том 1, разд. 3.2.2.6).

Все методы передачи данных со скоростью 4800 бит/с по соединительным трактам коммутируемых телефонных сетей предполагают применение на приеме адаптивных корректоров, поскольку при такой скорости передачи влияние неравномерностей затухания и ГВЗ, значения которых могут сильно различаться при разных соединениях, слишком велико, чтОбы его можно.было скомпенсировать с помощью компромиссного корректора. Корректор, настра-

иваемый вручную (см. том 1, разд. 5.3.1.2), в данном случае также непригоден, так как на его настройку требуется много времени.

При дальнейшем рассмотрении адаптивных корректоров иред-иолатается, что демодуляция осуществляется в двух ортогональных каналах (см. разд. 1.2.1.3). В одном из уже действующих в США модемов, .который работает но методу 8-ФРМ, применяется коррекция в области высоких частот [1.31, 1.32], однако здесь такие корректоры не рассматриваются.

Благодаря передаче по двум ортогональным каналам (/ и 2) в одной и той же полосе частот изменение формы принимаемого сигнала, обусловленное влиянием линии связи, в обоих каналах одинаково, т. е. характеризуется коэффициентами ац и 22, которые равны между собой (011 = 022), а взаимные влияния каналов друг на друга (переходные помехи), характеризуемые коэффициентами «12 и «21, противоположны (ai2=-021) [1.33]. В общем случае корректор, предназначенный для компенсации искажений сигнала по четырем указанным параметрам и построенный но схеме, приведенной на рис. 1.27, должен содержать четыре блока коэффициентов.

Вход

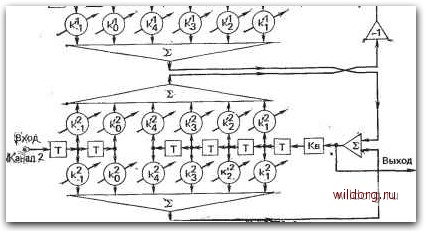

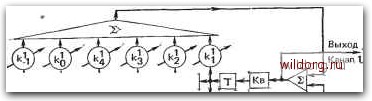

Рис. 1.27. Адаптивный корректор для сигналов, демодулируемых с применением ортогональных опорных колебаний несущей частоты (каналы 1 и 2): Т - звено задержки, соответствующей заданной скорости модуляции; 2 - сумматор; Кв - квантователь; fe„, fe=„ - коэффициенты для минимизации собственных искажений первого и второго каналов (а,,, oj); k - коэффициенты для минимизации взаимных иска-

жений первого и второго каналов (ац, oji)

Канал 1

Канал 2

Канал 1 Канал 2 Эыход на решающую схему

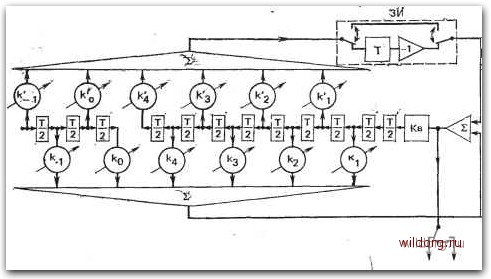

Рис. 1.28. Адаптивный корректор с использованием временного разделения сигналов, демодулируе-мых с применением ортогональных опорных колебаний несущей частоты (каналы I и 2):

Т/2 - звено задержки на половину единичного интервала, соответствующего заданной скорости модуляции; S - су,\1.матор; Кв - квантователь; fe„ - коэффициенты для минимизации собственных искажений каналов (оц, а)-

ft,, - коэффициенты для минимизации взаимных искажений между каналами соотношения а,2=-аг, при временном разделении

(ajj, «21)1 ЗИ -схема для учета
