системы с обратной связью к самовозбуждению. На рис. 5.24 показан такого рода рекурсивный фильтр с нвавтованной обратной связью, применяемый в качестве корректора. В [5.23] приведен обзор имеющихся возможностей, а в разд. 5.3.2.4 лощробнее говорится об этом способе реализации корректора во временной области.


1.е звено выборки и фиксации

Выход

2-е звено выборки и фиксации

, разомкнут

«амкнут

---раюмкнут

замкнут

Время

Ключ Si

Ключ

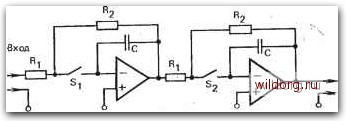

Рис. 5.19. Звено задержки, выполненное на основе двух звеньев выборки н фиксации:

«) принципиальная схема; б) временная диаграмма состояний ключей Si и S2

Передаточная функция фильтра, показанного на рис. 5.20, согласно [5.1], имеет вид

-ivcot

Путем подбора коэффициентов cv можно реализовать практически любую передаточную функцию. Существенным преимуществом такого трансверсального фильтра по сравнению с /.С-фильтрами является то, что автоматичеокое изменение коэффициентов cv трансверсального фильтра реализуется гораздо проще, чем изменение значений L или С. Бели выбрать достаточно длинную линию задержки, то путем подбора коэффициентов cv можно скор-



рекпировать любой «анал с точностью до некоторой допустимой погрешности.

Для бесконечно длинной линии задержки необходимое для коррекции значение каждого коэффициента .можно- рассчитать непосредственно по желаемой передаточной функции. Это означает.

Вход

© © © © @


m

S:= S Si * • Выход

Рис. 5.20. Трансверсальный корректирующий фильтр на основе звеньев задержки на время т

что характеристики затухания и ГВЗ канала связи могут быть скорректированы идеально, без остаточной погрешности; при этом исчезает и остаточная погрешность во временной области, импульс корректируется идеально. Однако бесконечно длинная линия задержки нереализуема. Пштому рассмотрим только процесс коррекции с трансверсальным фильтром конечной длины (рис. 5.21).

Отсчет импульса, .который несет информацию и играет решаю-щую роль для коррекции (при достатоЧно малых колебаниях в начале и в конце импульса это наибольшее из отсчетных значений), назовем здесь кратко - главным значением. Момент времени i= = /Г выбран на рис. 5.21 так, что в этот момент главное значение ум-ножается на коэфф.ициент Со- Если импульс не искажен, то Со= 1 и главное значение без изменения имеется на выходе транс-версальното фильтра. Все остальные коэффициенты Cv(v=0) должны быть раВНЫ нулю, так как в противном случае главное значение после прохождения через трансверсальный фильтр создавало бы на его выходе в моменты i=t/TO дополнительную реакцию, соответствующую .колебаниям в начале и конце импульса, которых, однако, здесь, при принятом допущении о неискаженном иМспульсе на входе, нет. 204



в примере на рис. 5.21 показаны отсчеты s,-,v, взятые с коэффициентами См для случая, когда через трансверсальный фильтр (см. рис. 5.20) проходят отсчеты искаженного импульса (строка 1). Соответственно в качестве требуемого значения принимается главное значение искаженного импульса, и, таким образом, коэф-

0,75 0,5 0,25 О

-0,25

1 -е конечное колебание

Принимасмыйискаженный сигнал

05 р

гО,25

=-2Sj 2(: 2=-0,25)


=-2-i,-2<:-2=025)

.ri (=l=-0,25)

-0,25L

1,0 . 0,75

0.5 05 0

Выходной

скорректированный сигнал

v=-2

Время i =----

Puc. 521. Коррекция принимаемого сигнала 5,-,-2 с тактовым интервалом Т с помощью трансверсального корректирующего фильтра по рис. 5.20 (N=2, М=2. х=Т).

Индекс i обозначает момент отсчета; в момент i=0 берется главное значение с коэффициентом сц
