Главная страница Телеобработка данных [0] [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50] [51] [52] [53] [54] [55] [56] [57] [58] [59] [60] [61] [62] [63] [ 64 ] [65] [66] [67] [68] [69] [70] [71] [72] [73] [74] [75] [76] [77] [78] [79] [80] [81] [82] [83] [84] [85] [86] как видно на рис. 5.166, на всю эту область. Практически разработанные корректоры затухания и ГВЗ телефонных соединительных трактов с полосой пропускания канала ТЧ содержат около десяти отдельных цепей [5.18], соответственно велико и число настраиваемых параметров. Такое значительное число параметров. 2,0 h 1,5 1.0 0,5 Желаемая коррекция  Сумма кривых 1 и 2 Кривая 1 - корректируемая характеристика ГВЗ 0,5 1,0 1,5 2,0 Частота- 3,0 кГц  3,0 кГц Рис. 5.16. Коррекция неравномерпости ГВЗ {а, кривая 1) с помощью коррек тора (б, кривая 2), состоящего из отдельных корректирующих цепей частично зависящих друг от друга, лищь с большим трудам можно определить по некоторому критерию на основе принимаемого сигнала, так как при этом всегда учитывается вся полоса частот, используемая для передачи. Более выгодно вместо этого рассчитать наиболее благоприятные значения параметров по измеренным 8°-41 - 197 характеристикам затухания и ГВЗ, например, с помощью ЭВМ [5.19]. Настраиваемые корректоры описанного тила применяются организациями СВЯ13И, прежде всего, для уменьшения искажений в некоммутируемых соединениях с полосой ТЧ до та1ких допустимых значений неравномерности затухания и ГВЗ, которые предусмотрены Рекомендацией МККТТ МЛ02 [6.20] (см. разд. 3.2.2) для телефонных соединительных трактов особого качества. Преимущество описанного выше способа реализации настраиваемых корректоров заключается в том, что он обеспечивает аппроксимацию кривой практически любой формы. Для отдельных типов каналов ближней и дальней связи - низкочастотных и пупинизированных кабелей и каналов ВЧ, входящих в состав телефонных соединительных трактов с полосой ТЧ, - частотные характеристики safyxaHHH и ГВЗ ш основном известны (см. разд. 3). Это позноляет строить переключаемые по ступеням корректоры, которые корректируют определенное число участков ВЧ тракта или пупинизированных и непупинизированных кабельных линий. После ступенчатой коррекции остается некоторая погрешность, которую можно уменьшить путем дополнительного точного выравнивания. Пример такого рода корректора и реализуемых с его помощью кривых ГВЗ и затухания показан на рис. 5.17 [5.21]. В рассматриваемом случае обеспечивается коррекция канала ТЧ, при которой возможна передача со скоростью 4800 бит/с [5.22] (см. разд. 7.4). Таким устройством не могут быть акорректированы только особо длинные средне- и тяжелопупинизированные кабели. Это, однако, не имеет практичеакого значения, так как указанные кабели все равно непригодны для быстрой передачи данных из-за их слишком низкой верхней граничной частоты (см. .разд. 3.1.3). Преимущество рассмотренного типа корректоров состоит в про--стоте их обслуживания. Для составных телефонных трактов при настройке корректора должны задаваться только три параметра: число участков ВЧ тракта, длина пупинизированного кабеля и длина низкочастотного кабеля (абонентских линий). Коррекция осуществляется во всей полосе частот, необходимой для передачи. Для настройки корректоров выбираются некоторые критерии, подробно, рассматриваемые, в следующем разделе. Соответствующий критерию сигнал выделяется из принимаемого сигнала. В приемниках аппаратуры передачи данных, которые (при подразумевающейся здесь высокой удельной скорости передачи) всегда работают синхронно, эти критерии могут быть выведены непосредственно из глазковой диаграммы. Поэтому настрахюаемый корректор оФносится к приемнику. Для настройки корректора должна быть пййлана достаточно длинная псевдослучайная ДЕоичная последова-гельность (kaHipHMep, сформированная с помощью скрем1блера - 198

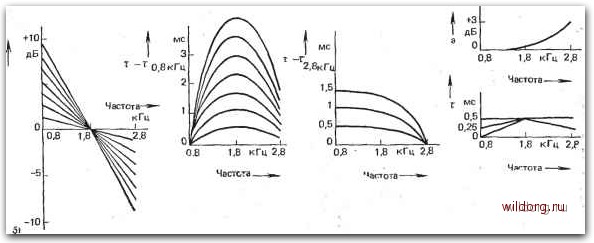

а~э +5 1,8кГц  Р«с. 5.J7. Многозвенный настраиваемый корректор неравномерности затухания и ГВЗ (а) и его характеристики (б) . [0] [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50] [51] [52] [53] [54] [55] [56] [57] [58] [59] [60] [61] [62] [63] [ 64 ] [65] [66] [67] [68] [69] [70] [71] [72] [73] [74] [75] [76] [77] [78] [79] [80] [81] [82] [83] [84] [85] [86] 0.0144 |
