ношению к постоянной передаточной функции фильтров приемника. Это обстоятельство отнюдь не опособствует установке на нуль среднего значения выпрямленного тока для демодулированного сигнала даиных. Напротив, принимаемый сигнал перед ограничением полосы должен быть перенесен в другую область частот и частота преобразователя должна быть отрегулирована в зависимости от среднего значения выпрямленного! тока или от (измененной) частоты пилот-сигнала таким образом, чтобы спектр принимаемого сигнала всегда располагался оптимальным Образом в полосе частот, задаваемой фильтрами приемника.

Один специальный пример влияния сдвига частоты, существенно обусловленного свойствами системы, на цринимаемый сигнал при частотной модуляции будет рассмотрен в разд. 7.2.1, том 2. ,

5.2.3. фазовое дрожание

Как и сдвиг частоты, фазовое дрожание (джиттер фазы) появляется только при передаче по ВЧ системам телефонных сетей (см. разд. 3.2.2.6). Так как в общем оно составляет не более нескольких градусов, его роль существенно проявляется только при очень высоких удельных скоростях передачи, например, если применяются многопоэиционная фазоразностная модуляция, квадратурная амплитудная модуляция и амплитудная модуляция с по- . давленной или частично 1ПОдавленной боковой полосой. Чувствительность передачи к фазовому дрожанию при этих- методах пропорциональна чувствительности к погрешностям фазы при синхронной демодуляции (см. разд. 4.4.2). Показано, что квадратурная амплитудная модуляция в этом отношении более благоприятна, чем другие методы.

Влияние фазового дрожания может быть уменьшено, если у опорного сигнала, необходимого для синхронной демодуляции, создать такое же фазовое дрожание, как и у сигнала данных. Но использовать для этого пилот-сигнал не всегда удается. Хотя во многих случаях можно выбрать полосу !пропу1Скания фильтра для пилот-сигнала в соответствии с такой частотой (около 160 Гц), ниже которой им.еет место существенное фазовое дрожание, однако поддерживать с достаточной точностью одинаковыми значения времени запаздывания сигнала данных и пилот-ситнала до демодулятора возможно лишь с большим трудом.

Остается только такой выход - регулировать местный генерируемый опорный сигнал в шответствии с некоторым критерием, формируемым по сигналу данных (см. разд. 4.4.2). Это возможно в аппаратуре передачи данных по каналам первичных групп (см. том 2, разд. 7.3.3). При использовании .модемов, предназначенных для телефонных каналов, не имеется, однако, времени, достаточ-188



ного для получения мгновенных значений фазового дрожания, так как различие в частоте между фазовым дрожанием и самим оиг-налом данных слишком мало. Бели фазовое дрожание в таких модемах рассматривать как помеху, то сам метод передач;и должен обеопечивать, несмотря на эту помеху, достаточно малую вероятность ошибки.

В томе 2, разд. 7.3, для соответствующих устройств передачи данных указаны значения, характеризующие влияние фазового дрожания.

5.2.4. ВЛИЯНИЕ РЕАЛЬНЫХ ПОМЕХ

Влияние реальных помех, действующих в канале овязи, на принимаемый сигнал из-за их многообразия практически можно выявить только путем измерений. Под помехам1и в данном случае понимаются не только случайные напряжения, аддитивно накладывающиеся на полезный сигнал, но и скачки уровня,. перерывы, скачки фазы и частоты.

Чтобы наглядно проиллюстрировать многообразие возможных помех, на рис. 5.10 и 5.11 показаны два .примера действия помех

8 шнт


Время

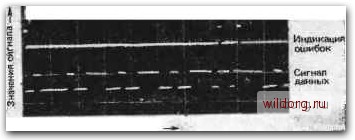

Рис. 5.10. Кратковременные прерывания при передаче частотномодулированного сигнала со скоростью 1200 бит/с. Снимки, приведенные на рис. 5.10 и 5.11, любезно предоставлены Центральным бюро электросвязи Почтового ведомства ФРГ, реферат АЗУ

на частотномодулированный сигнал. Из этих примеров должно быть ясно, как трудно определить чувствительность отдельного метода передачи к специальным видам помех расчетным путем. Из-ва многообразия помех часто приходится прибегать к общему сравнению методов по их чувствительности к белому шуму (см. разд. 4.5).



Кроме этого, предпринримаются попытки найти модели помех, в особенности в связи с исследованием кодов, обнаруживающих и исправляющих ошибки [6.10-5.12, 4*], и исследованиями по измерительной технике[5.13,12*]. Эти модели не обеспечивают, однако, достаточно точного сравнения .методов передачи.

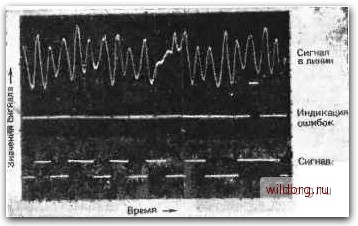

Рис. 5.11. Отдельная импульсная помеха (не видна), которая при передаче частотномодулированного сигнала со скоростью 1200 бит/с ведет к кратковременному подавлению сигнала данных

Для отдельных методов передачи, которые применяются в .системах передачи данных с различными скоро.стями, проведены обширные измерения (СМ. том 2, разд. 7.2 и 7.4), включая, в частности, изм.ерен1ия, выполненные Почтовым ведомством ФРГ при передаче в первричной полосе частот [5.14, 5.15]. Только такие трудоемкие измерения обеспечивают сравнение отдельных методов передачи в отношении влияния реальных .помех.

5.3. КОРРЕКЦИЯ ПРИНИМАЕМОГО СИГНАЛА ДАННЫХ

В разд. 5.2 обсуждалось влияние характеристик-канала связи на передачу сигналов данных. Влияние случайной помехи можно свести к м.инимуму за .счет надлежащей частотной избирательности цепей аппаратуры передачн данных. Характеристики и свойства каналов связи, практически постоянные во времени, - частотные характеристики затухания и ГВЗ, эхо, сдвиг частоты и периодическое дрожание фазы (джиттер фазы) - ведут к изменению формы .принимаемого сигнала, а тем самым, в зависимости от метода и скорости передачи, к более сильной чувствительности
