ления всего сообщения; кроме того, благодаря возможности передавать отдельные части сообщений обходным путем легче приспособить сеть к различной, степени загруженности.

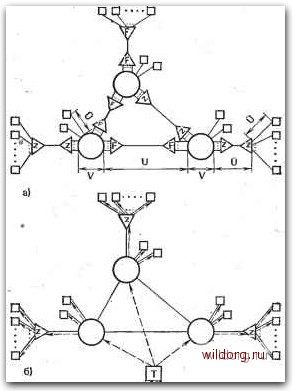

□ Оконечная установка

Узел коммутации

>s Аппаратура частотного разделения

Аппаратура >> временного разделения

рП Тактовый генератор

Синхронизация

Рис. 1.6. Сети с коммутацией каналов: а) без синхронизации (показано подразделение соединительного тракта на тракт передачи U и тракт коммутации V); б) с синхронизацией

Наконец, при построении сетей передачи данных важное значение имеет целесообразная конфигурация сети, т. е. расположение и связи ее узлов. В сетях передачи данных общего пользования, все.

узлы которых в основном равноценны для обмена информацией наиболее распространены иерархические связанные сети; они состоят, например, из одной низшей области, построенной из звездообразных сетей, и из одной высшей области, узлы которой соединены друг с другом в сеточную структуру. В частных сетях дела часто обстоит иначе. В большинстве случаев там должно осуществляться соединение многих устройств ввода - вывода с одним или несколькими устройствами обработки данных. При этом получается другое подразделение нагрузки, и тем самым справедливы другие предпосылки для выбора конфигурации сети по сравнению с сетями Передачи данных общего пользования.

Передача данных по коротковолновым радиоканалам. В отдельных случаях, например внутри малых стационарных или подвижных радиосетей, которые применяются в-пресс-службе, бюро погоды, посольствах, органах полиции и армии, для обмена данными используется коротковолновая радиосвязь. С помощью коротких волн (область частот от 3 до 30 МГц) могут быть перекрыты значительные расстояния при сравнительно низких затратах. Большая дальность распространения коротких волн обусловлена их отражением от слоев ионосферы. Правда, постоянные изменения структуры и положения этих слоев и плотности ионов: приводят к тому, что оптимальная область частот изменяется во-времени и вследствие интерференции волн, достигающих приемной антенны по разным путям, появляются колебания амплитуды сигнала [1.18, 1.19, 13*]. Эти отличительные черты радиосвязи делают необходимым применение специальных методов передачи и защиты-от помех, а также приемопередающей аппаратуры, допускающей-адаптацию системы связи к изменяющимся условиям передачи. Влияние интерференционных замираний преодолевается, например, с помощью разнесенного приема: приемное устройство осуществляет прием, по меньшей мере, на одну из многих пространственно» удаленных друг от друга антенн (пространственное разнесение)-или на одной из многих несущих частот (частотное разнесение). Наряду с этим для передачи по радиоканалам часто применяются специальные коды, которые обеспечивают либо автоматическую-коррекцию ошибок, либо их автоматическое обнаружение и последующее исправление путем автоматического обратного запроса и повторения [31*].

Измерительная техника в системах передачи данных. Для обеспечения надежной работы аппаратуры передачи данных нужно определить величины, измерение которых позволяло бы контролировать передачу. Наиболее важными для передачи данных свойствами каналов связи являются частотные характеристики затухания и группового времени запаздывания; наряду с этим должны измеряться также параметры шумов, в том числе частота появления случайных импульсных помех и кратко-

.временных перерывов связи. Свойства двоичных сигналов характеризуются такими параметрами, как значащие (характеристические) .моменты времени и позиции; измерению подлежат их отклонения от нормы. В частности, отклонения значащих моментов двоичного сигнала от идеальных называются краевыми искажениями и являются важным показателем качества передачи, нарушение которого ведет к ошибочному отсчету сигнала.. Средняя частота появления ошибок при передаче данных также может быть определена с помощью измерительных приборов, например, таких, которые определяют и указывают отношение количества ошибочно принятых символов к общему числу переданных символов.

Международные и национальные соглашения. Быстрое развитие телеобработки данных в последние годы привело к появлению большого числа различных типов аппаратуры передачи данных. Пользователи, поставщики и администрация систем телеобработки данных заинтересованы в своевременной выработке таких международных и национальных соглашений, которые, с одной стороны, допускали бы необходимую гибкость в построении •систем телеобработки данных, Сл. с другой стороны, обеспечивали бы совместную работу аппаратуры различного происхождения. Для этого необходимы соглашения относительно электрических сигна-.лов АПД, касающиеся, например, методов передачи, уровней, ограничений полосы частот, а также должен быть установлен вид взаимодействия коммутационных устройств, т. е. сигнализация. Пока что имеют силу договоренности об устройствах связи в системах телеобработки данных в узких рамках. Кроме того, должны быть согласованы и другие детали: например, коды, знаки, скорость передачи, методы синхронизации и процедуры передачи, которые касаются частично лишь пользователя, а частично - и ведомства связи.

Эти соглашения принимаются в основном в двух международных органах: Международном консультативном комитете по телефонии и телеграфии (МККТТ) - организации ведомств связи, которая включена в ведающий вопросами радиосвязи Международный консультативный комитет радиосвязи (МККР) Международного союза электросвязи (МСЭ) [1.20], и в Международной организации стандартизации (МОС)-органе пользователей. Наряду с этим, соглашениями относительно оистем телеобработки данных занимаются и другие международные организации, которые решают определенные частные задачи. К ним относятся, например, Международная электротехническая комиссия (МЭК) - по электротехническим вопросам и в пределах Европы - Европейская промышленная ассоциация по вычислительной технике (ЕПАВТ), занимающаяся всеми вопросами, связанными с аппаратурой обработки данных.
