Показатель роста затухания а -

Рис. 5.4. Максимальное отклонение отсчета импульса вида (&т.х)1х от требуемого значения при линейном росте затухания в полосе Найквиста

дБ), «глазок» закрыт и ошибки появляются даже без дополнительных помех.

График среднеквадратической погрешности как функции показателя роста затухания а для выбранного примера показан на рис. 5.5.

Влияние показателя роста затухания на вероятность ошибочного приема посылки показано на рис. 5.6. На нем приведен

график вероятности ошибки в зависимости от отношения сигнал/шум для показателя роста затухания 0,4 и 8 дБ при двухпозиционной и четырехпозиционной передачах в условиях действия помехи типа белого шума. Из графика хорошо видно, что показатель роста затухания 4 дБ, который еще не слишком сильно ухудшает качество передачи двухпозицион-ными сигналами, становится практически недопустимым при передаче четырехпози-ционными сигналами, т. е. с двойной скоростью.

Изменение формы принятого сигнала зависит не только от точного вида частотной характеристики затухания и ГВЗ, но еще более существенно - от выбранного метода передачи. Общие выводы о характере изменения формы импульса можно сделать только в случае линейных методов передачи, да и то только для некоторых простых искажений, Рис. 5.5. Среднеквадратическая погреш- например линейных или па-ность импульсов вида {smx)lx при линей- раболических характеристик ном росте затухания в полосе Найквиста затухания И ГВЗ [5.2]. Такого рода «модели искажений» хотя и позволяют провести сравнение различных методов передачи, как это дел1ается в [5.3, 5.4], однако не отражают реальных изменений формы импульсов в практических каналах связи. Удобный расчет искажений © таких линейных системах пе-182

5 10

Показатель роста затухания а -

редачи осуществим на основе преобразования полосового канала, который используется при передаче модулированных сигналов, в соответствующий эквивалентный канал, представляющий собой фильтр нижних частот [6.5] (см. разд. 4.3.1).

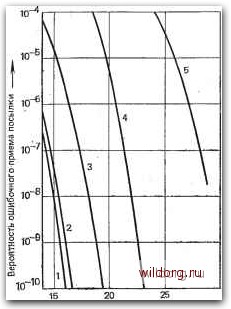

Ptic. 5.6. Вероятность ошибочного приема посылки при передаче данных двух- и четырехпозиционными импульсами вида {smx)/x и линейном росте затухания в полосе Найквиста.

дБ 30

Отношение сигнал/шум s/iM -

Для волнообразной синусоидальной формы характеристик затухания и ГВЗ теория тарного эха [5.6] утверждает, что при одинаковой неравномерности характеристик изменение формы импульса тем меньше, чем больше волн имеется в полосе передачи. Например, при коррекции ГВЗ основных фильтров первичных групп каналов, которая осуществляется с учетом допустимой неравномерности ГВЗ, указанной в разд. 3.2.3.1 (см. рис. 3.25), появляется от восьми до десяти вол1н. При таком большом числе волн в полосе передачи посланный импульс 1передается в некоторых пределах неискаженным; на более значительном удалении от главного импульса появляется небольшой эхо-сигнал, однако создаваемые им помехи, как правило, незначительны. Таким способом можно оценить также влияние характеристик неравномерности затухания и ГВЗ в форме функций Чебьгшева. Подобные характеристики могут быть свойственны именно скорректированным каналам, например названным выше первичным группам каналов. Исследование влияния характеристик специальных видов реаль-

ных каналов связи требует моделирования всей системы связи на ЭВМ.

Если необходимо установить, как влияют характеристики канала связи на качество передачи при нелинейных методах модуляции (ФМ и ЧМ), то в этом .случае из-за отсутствия простых аналитических методов исследования моделирование системы передачи оказывается особенно необходимым. Для онределения относительной чувствотельности методов передачи обычно используются простые модели искажений. Моделирование нелинейных систем

)оль при оптимиза-особенно при не-

передачи на ЭВМ, Кроме того, играет важную ции Практических устройств передачи [5.7, 5.8 линейных методах модуляции.

В целом оказывается, что неравномерность затухания, свойственная реальным» каналам связи, как правило, в значительно меньшей степени, чем

неравномерность ГВЗ, ухудшает качество передачи данных. Это является следствием того факта, что используемые в настоящее время каналы первоначально предназначались для передачи речи, при которой групповое время замедления имеет второстепенное значение, поэтому его частотная характеристика откло-

ДБП-к

Нормированная неравномерность ГВЗ Гщ

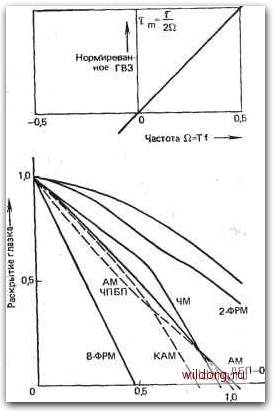

Рис. 5.7. . Раскрытие «глазка» при различных методах передачи и линейной неравномерности ГВЗ, отнесенной к длительности посылки Т: AM - амплитудная модуляция следующих видов: с ДБП-О - с передачей двух боковых полос и демодуляцией путем выделения огибающей; с ДБП-К - с передачей двух боковых полос и с когерентной демодуляцией; с ЧПБП - с частично подавленной боковой полосой; К.АМ - квадратурная амплитудная модуляция; ЧМ - частотная модуляция; 2-ФРМ - двухпозицион-ная фазоразностная модуляция; 8-ФРМ - восьмипозиционная фазоразностная модуляция
