комбинациях данных (см. также рис. 4.6). На рис. 5.2 показано гакого рода наложение для парциально кодированного сигнала, искаженный и неискаженный импульсы которого изображены на )ис. 5.1. В случае отсутствия искажений на диаграмме обнаруживаются три отсчетных значения, характерных для двоичной передачи с помощью парциально кодированных импульсов (см. разд. 4.1.1.5). Под влиянием искажений (рис. 5.26) вместо этих дискретных уровней получаются обт ласти, в которые может попадать сигнал в момент отсчета; имеющийся глазок по мере увеличения искажений закрывается. Как будет показано в разд. 5.1.4, горизонтальное раскрытие «глазка» служит при этом показателем краевых или телеграфных искажений и характеризует чувствительность передачи к отклонениям от оптимальных моментов отсчета. Вертикальное раскрытие «глазка» отражает степень чувствительности к помехам.

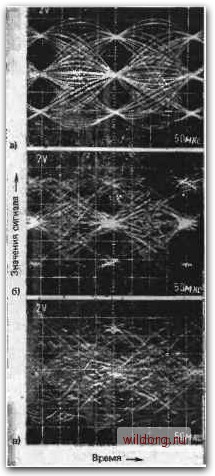

Рис. 52. Глазковая диаграмма для трехпозиционного принимаемого сигнала при использовании парциально кодированных импульсов класса 4 после передачи с одной боковой полосой (несущая частота 2,9 кГц, скорость передачи 4800 бит/с): а) передача при соединении приемника и передатчика накоротко; б) передача по одному участку ВЧ тракта; е) передача по двум участкам ВЧ тракта

При расчете раскрытия «глазка» с целью оценки качества передачи необходимо иметь в виду, что могут быть такие редко встречающиеся комбинации данных, для которых раскрытие «глазка» хотя и очень мало, однако качество передачи ввиду их редкости ухудшается не слишком сильно. Если мы, тем не менее, захотим учесть частоту их появления, такой расчет оказывается непростым. Кроме того, расчет полной глазковой диаграммы, которая позволяла бы также судить о чувствительности к сдвигам

моментов отсчета, т. е. об общем изменении во времени аналого-/ вого сигнала за много интервалов отсчета, требует затрат, кото- рые исключают ее применение в качестве простого критерия качества передачи при расчетном анализе. При измерениях, напротив, аналоговый сигнал легко отобразить на осциллографе и редкие неблагоприятные «омбинации данных сами собой учитываются в соответствии с частотой их появления благодаря конечной длительности послесвечения обычных электронно-лучевых трубок осциллографов (см. рис. 5.2).

5.1.4, КРАЕВЫЕ ИСКАЖЕНИЯ

Уже при обсуждении глазковой диаграммы в разд. 4.1 упоминалось о временных отклонениях принятого сигнала данных от посланного сигнала. При синхронной передаче импульсами, которые не удовлетворяют второму условию Найквиста, и многопозиционной передаче эти обусловленные системой отклонения после восстановления тактов могут быть устранены, за исключением остающегося ири этом «дрожания» тактов (тактового джиггера) (см. разд. 4.4.1). Напротив, в системах с варьируемой скоростью передачи, у которых сигналы данных могут передаваться посылками любой длительности, вплоть до некоторого минимального ее значения T=l/v, определяемого максимальной, скоростью передачи, существенную роль играют краевые искажения различного рода, в зависимости от типа системы (см. том 2, разд. 11.3.1.1). Поэтому здесь о них будем говорить лишь по мере необходимости. Свойства, обусловленные конкретными типами систем, обсуждаются в разд. 7, том 2.

5.2. ВЛИЯНИЕ ХАРАКТЕРИСТИК КАНАЛОВ СВЯЗИ НА ПЕРЕДАЧУ ДАННЫХ

На основе некоторых рассмотренных в разд. 5.1 критериев оценки качества систем передачи данных ниже обсуждается влияние характеристик каналов связи. При этом особое внимание уделяется неравномерности затухания. Затем рассматривается влияние неравномерности ГВЗ и описываются такие важнейшие последствия влияния канала связи на принимаемый сигнал данных, как сдвиги частоты, фазовое дрожание и помехи.

5.2.1. НЕРАВНОМЕРНОСТЬ ЗАТУХАНИЯ И ГВЗ

Прежде всего на примере идеально ограниченного по спектру импульса (вида sinx/x, см. разд. 4.1.4) рассмотрим влияние линейного роста затухания* на некоторые из указанных в разд. 5.1

* Имеется в виду линейный рост затухания в логарифмических единицах. (Прим. ред.)

пЬказателей качества переда-чи данных - на раскрытие «глазка», среднеквадратическую погрешность и вероятность ошибки.

Спектр сигнала на приеме при указанном условии имеет вид

й)(<я/7; со>я/7,

где величина а .представляет собой показатель роста затухания с повышением частоты. С помощью преобразования Фурье получается соответствующая функция времени

-я/г

р-ся/Г

На рис. 5.3. показано изменение формы импульсов "для значений показателя роста затухания в пределах от О (идеальный случай) до 20 дБ*. С увеличением показателя импульс становится-

Рис. 5.3. Импульс вида {smx)lx с нормированной амплитудой при линейном росте затухания в полосе Найквиста fi, = l/2T; показатель роста затухания а = 0, 2, 4, .... 20 дБ

шире и его нули смещаются. Влияние изменения формы импульса на раскрытие «глазка» при двухнозиционной передаче показано на рис. 5.4. Раскрытие «глазка» определяется при этом по найденному из графика максимальному отклонению М от требуемого значения отсчета согласно соотношению

Раскрытие глазка= (1-М) 100%.

Если максимальное отклонение от требуемого значения отсчета превышает 1 (при показателе роста затухания примерно 14

* Предполагается, что указанные значения отнесены к единице круговой частоты (О. (Прим. ред.)
