личие между тактовой частотой передатчика и тактовой частотой; получаемой в приемном оконечном устройстве, при котором последний бит знака в пределах допустимой ошибки считывается еще правильно. Таким образом, по специальному передаваемому стартовому биту должна быть восстановлена только фаза отсчетного такта.

В системах, в которых для синхронизации принимаемого сигнала по тактам не применяется дополнительных битов, а также в системах с многопозиционным кодированием передаваемых сигналов; (см. разд. 4.1.6) тактовая частота, с которой берутся отсчеты принимаемого сигнала, также должна быть согласована с тактами на передаче. Различие частот привело бы к возрастающему со временем отклонению от правильных моментов отсчета и в результате к добавлению или потере битов, причем время, за которое это произойдет, зависитот указанной разности частот.

Методы восстановления тактовой частоты и фазы тактов будзг рассмотрены в разд. 4.4.1.

Если принимаемый сигнал должен демодулироваться когерентно, то наряду с тактами отсчетов в приемнике необходимо иметь несущее колебание с надлежащими частотой и фазой. Это требуется также при однополосной передаче, квадратурной амплитудной модуляции или фазовой модуляции (см. разд. 4.3). Способы обеспечения указанного требования рассматриваются в разд. 4.4.2.

4.4.1. ВОССТАНОВЛЕНИЕ ТАКТОВОЙ ЧАСТОТЫ И ФАЗЫ ТАКТОВ*

Для облегчения дальнейшего анализа рассмотрим вначале систему, у которой принимаемый сигнал данных хотя бы приближенно удовлетворяет второму условию Найквиста, а следовательно, может быть восстановлен в приемнике и по длительности.

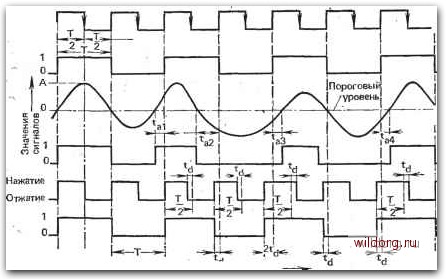

На рис. 4.42 показаны соответствующие сигналы. Слева изображен отдельный неискаженный тактовый интервал. В соответствии с рисунком по правилам, обсуждавшимся в разд. 4.1.3, моменты отсчета выбраны на удалении ±7/2 от момента перехода цифрового передаваемого или принимаемого сигнала из одного состояния в другое, т. е. в серединах тактовых интервалов.

У принимаемого сигнала (третья строка на рис. 4.42) имеются отклонения tau .. ,tai момснтов перссечения нуля от требуемых моментов, которые задаются переходами «отжатие» - «нажатие» принимаемого тактового сигнала (синхросигнала). Эти отклонения могут быть вызваны, например, помехами в канале связи. Они от-

* Строго говоря, понятие фазы применимо лишь к синусоидальным колебаниям. Здесь же, как и в других аналогичных случаях (например, когда речь идет о фазо-импульсной модуляции), имеется в виду некоторое фазовое положение во времени. (Прим. ред.)

Нажатие Отжатие

.Тактовый сигнал передатчика

2. Передаваемый сигнал данных

3. Принимаемый,

искаженный сигнал данных

4. Искаженный двоичный

- сигнал данных

5. Принимаемый тактовый сигнал

6. Скорректированный двоичный сигнал данных

Время--

Рис. 4.42. Двоичный сигнал данных при синхронной передаче (задержка в . канале связи, а также задержка, обусловленная коррекцией, для сигнала в строке 6 не показаны)

ражают также временные отклонения принимаемого тактового сиг-;нала, если последний синхронизирован не так идеально, как это изображено для первого интервала.

На рис. 4.42 предполагается, что любые отклонения моментов изменения принимаемого тактового сигнала от требуемых корректируются некоторым постоянным значением td- Это тот встречающийся в практически применяемых системах случай, когда такто-;вый сигнал на приеме формируется путем деления высокой частоты. Корректирующие сдвиги получаются при этом за счет добавления или устранения одного импульса высокой частоты. Если сделать количество импульсов зависимым от отклонения указанных моментов времени, то можно добиться быстрой синхронизации при больших временных искажениях принимаемого тактового сигнала.

Как видно из сравнения строк 4 и 6 на рис. 4.42, принимаемый сигнал корректируется. Временные отклонения двоичного сигнала данных (строка 6), передаваемого далее, на стык с помощью принятого тактового сигнала (строка 5), меньше, чем отклонения двоичного сигнала данных (строка 4), восстановленного непосредственно по принятому аналоговому сигналу (строка 3).

Коррекцию тактовых интервалов можно провести и тогда, когда заданное число отклонений от требуемых моментов превышено [4.37]. Благодаря этому при отклонениях, вызванных случайными помехами, временные сдвиги принимаемого тактового сигнала получаются малыми, а тем самым и сигнал данных выдается на стык с незначительными искажениями.

Хотя описанная коррекция позволяет легко определить моменты "отсчета принимаемого сигнала, она лишь приближенно отвечает стремлению выбрать их таким образом, чтобы вероятность ошибки была минимальной (регулировка по критерию максимального правдоподобия). Рассмотренный выше способ регулировки при двоичной передаче является одним из наиболее простых. Для всех методов передачи существует общее правило установки на минимум пересечения уровней вблизи максимального раскрытия «глазка» [4.38]. Применяется также регулировка по минимальному временному изменению сигнала данных в точках отсчета [4.39]. Реализация таких регулировок, однако, существенно зависит от метода передачи.

С помощью надлежащей регулировки можно правильно установить не только фазу тактов, но и тактовую частоту. Если, например, длительные односторонние отклонения от требуемых моментов времени происходят в системах, удовлетворяющих второму условию Найквиста, то это соответствует некоторому отклонению частоты. Тогда нужна лишь подрегулировка в соответствии с отклонением частоты. Так как отклонение частоты тактового сигнала, согласно Рекомендациям МККТТ V22, V22b и V35 [4.40-4.42], в каждом случае меньше чем 10~*, то это в общем удается. Другие
