график спектральной плотности мощности при индексе п=2 наиболее сильно отличается от аналогичного графика при биполярном .методе (ом. рис. 4.24, кривая 4). Имеется резко 1выражен-иый максимум около частоты Найквиста fjv. С /возрастанием индекса п кривая спектральной плотности постепенно переходит в кривую, соответствующую биполярному методу.

Тактовый сигнал

Передаваемые i

данные

Сигнал е линии

1 Сигнал е линии


OOOVOBOVOBOV

Время -

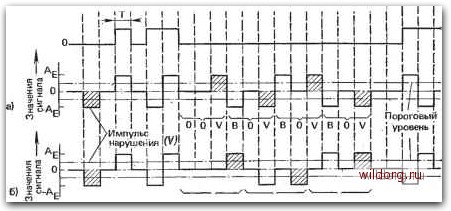

Ptw. 4.20. Графики, иллюстрирующие методы с использованием биполярных кодов высокой плотности:

с) кодирование ВБК-2 или СВБК-2; б) кодирование СВБК-3

4.2.5. двухфазный метод. или метод расщепления фазы

При ЭТОМ методе [4.20, 4.21, 31*] используются показанные на рис. 4.21а элементы сигнала, отличающиеся друг от друга сдвигом ПО фазе на 180°. Передаваемые данные кодируются следующим образом: если в данный момент отсчета двоичный символ -изменился по сравнению с предыдущим отсчетом, то передается элемент сигнала, сдвинутый по отношению к предыдущему на 180° (этим объясняется также название метода); если же символ не изменился, то не происходит и скачка фазы. При таком кодировании возможно явление «обратной работы»: смена символа, вызванная помехой, ведет не к единичной ошибке, а к ошибке, повторяемой до следующей помехи; в этом интервале времени принятые символы инверсны по отношению к переданным. Преимуществом данного метода является передача тактов - как видно из рис. 4.21, с интервалом либо Г/2, либо Т происходит смена полярности сигнала на линии. Тактовая синхронизация может, та-



КИМ образом, осуществляться на приеме независимо от передаваемого сообщения. Поскольку сигнал на приеме состоит из двуполярных импульсов, то нет необходимости в регулируемом пороговом уровне. Однако достигается это преимущество ценой весьма широкого спектра (см. рис. 4.24, кривая 5). Спектральная

Значения сигнала

Время-

Значения сигнала

Время-

Тактовый сигнал

! I ! I ! I I I

Передавае- ,

мые m ГГГ

данные J О -L-h j

Значения сигнала

Сигнал в линии

Моменты отсчета

i ( ! !

I I I

Время

Рис. 4.21. Графики, иллюстрирующие метод

расщепления фазы:

а) элементы сигналов; б) сигналы

плотность обращается в нуль на нулевой и четырехкратной частоте Найквиста. Ее максимум достигается на частоте между fjv и 2Ы.

4.2.6. двухфазно-кодовыи метод

Преимущество данного метода по сравнению с двухфазным состоит в том, что случайная смена символа не ведет к размножению ошибки. Подлежащие передаче данные кодируются при этом методе так, что при символе О происходит скачок фазы элемента сигнала, а при символе I скачка нет (рис. 4.22). На приеме, таким образом, 1 однозначно характеризуется сменой полярности в точке отсчета, а О - отсутствием смены полярности [4.20, 4.22].

Между двухфазным и двухфазно-кодовым методами нет различия в отношении выделения синхросигнала из принимаемого сигнала, нет различия и в спектре последнего при случайной последовательности данных. Различия между этими методами про-126



являются в шектрах сигналов при специальных последовательностях данных. При двухфазном методе или методе расщепления фазы длинной последовательности нулей или единиц соответствуют линии в спектре на частоте f=2fN=l/T. При двухфазно-кодовом методе длинная последовательность единиц имеет спектральную линию на частоте /=2fjv=l/r, в то время как длинная

!т J , ....

Передаваемые данные

11 111

Сигнал I g Е

i I > I Моменты отсчета

Время

Рис. 4.22. Графики, иллюстрирующие двухфазно-кодовый метод (элементы сигналов - см. рис. 4.21а)

тюследовательность нулей - на частоте f=frf=l/2T. Спектр случайной импульсной последовательности при двухфазном методе простирается от О Гц до найквистовской частоты (см. рис. 4.24, кривая 5).

Что касается наложения соседних импульсов, то при обоих методах возможно выгодное формирование импульсов.

Формирование импульсов при двухфазном методе. После пере--Дачи прямоугольных импульсов по каналу с ограниченной поло-Сой пропускания смена полярности в общем случае .происходит не в требуемые моменты времени, т. е. с временным интервалом Т/2 или Т, а Б моменты, которые получаются в результате искажения элементов сигнала (межсимвольная интерференция - см. разд. 4.1.3). Межсимвольная интерференция при всех методах передачи в первичной полосе частот может быть уменьшена, если использовать ограниченные по спектру импульсы, о которых шла речь в разд. 4.1. В качестве примера рассмотрим форму импульса, наиболее благоприятную для двухфазного метода.

При этом методе двуполярный прямоугольный импульс необходимо преобразовать в такой импульс, у которого вызванные ограничением полосы частот начальное и конечное колебания как минимум на интервале Т/2 в достаточной степени подавлены. Аналитические выражения такого преобразованного импульса и его
