образом, чтобы неравномерность ГВЗ на частотах от 68 до 100 кГц была менее 10 мкс. Для всего тракта, созданного на основе первичных групп с п фильтрами в указанной полосе частот, допустимое значение неравномерности ГВЗ составляет (п-10+5) МКС, а неравномерности затухания - 2 дБ [3.33]. (К допустимой неравномерности ГВЗ по 10 мкс на каждый фильтр добавляется еще 5 мкс на весь практ в целом для учета влияния остальных элементов ВЧ системы.)

В общем случае исходят из того, что национальные соединительные тракты, созданные на основе первичных групп каналов, включают в себя по два канальных фильтра; таким образом, при коррекции фильтров по Рекомендации МККТТ Н.14 неравномер-иость ГВЗ составляет менее 25 мкс. В международных трактах следует учитывать возможность включения более двух фильтров первичных групп. Неравномерность затухания и ГВЗ канала пер.-Бичной группы с четырьмя фильтрами показана на рис. 3.25.

108 кГц

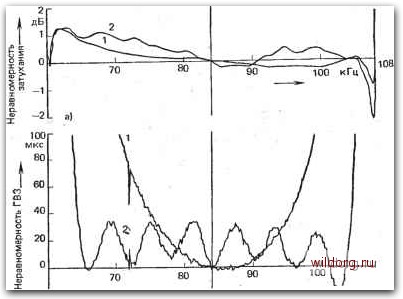

Рис. 3.25. Характеристики соединительного тракта на основе первичных групп каналов с учетом характеристик четырех фильтров первичных групп: а) неравномерность затухания; б) неравномерность ГВЗ;

кривая / - без коррекции: кривая 2 - фильтры первичных групп скорректированы согласно Рекомендации МККТТ Н.14. Данные, приведенные иа этом рисунке, были любезно представлены Центральным бюро электросвязи Почтового ведомства ФРГ (реферат А37)

3.2.3.2. УРОВНИ И СОПРОТИВЛЕНИЯ

Для случая, когда данные передаются лишь по одному из каналов первичной группы и энергия равномерно распределена в пределах предоставленной полосы частот, установлен уровень передачи -4 дБтО [3.34]; это значение соответствует общей мощности 12 каналов ТЧ, возможных в первичной группе. Уровень дополнительного пилот-сигнала, а также сигналов отдельных частот длительностью более 100 мс не может превышать -ЮдВтО.

Допустимый уровень на частоте 104,08 кГц вблизи пилот-сигнала и вне ПОЛОСЫ частот от 60. до 108 кГц также регламентирован [3.34]. В каналах первичных групп обычно работают с нулевым остаточным затуханием. Следовательно, уровень приема в пределах допуска равен уровню передачи.

Сопротивление распределителя первичных групп каналов не стандартизовано в международных рамках. В ВЧ системах Почтового ведомства ФРГ оно составляет 150 Ом {симметрично по отношению к земле).

3.2.3.3. СДВИГ ЧАСТОТЫ И ФАЗОВОЕ ДРОЖАНИЕ

Сдвиг частоты, появляющийся в первичных группах каналов, согласно [3.33] не должен превышать ±5 Гц. Хотя результаты его измерения до сих пор не опубликованы, на практике он, как и СДВИГ частоты в каналах ТЧ (см. разд. 3.2.2.6), скорее всего намного меньше этого предельного значения.

Об измерениях фазового дрожания в первичных группах каналов также до сих пор ничего не известно. ,

3.2.3.4. ПОМЕХИ

Опубликованных данных о напряжениях помех в каналах первичных групп до сих пор нет. При оценке уровня мощности шума, как и при установлении уровня передачи, можно исходить из мощности помех в канале ТЧ [3.35]. Отсюда получается мощность помех -41 дВтО, так что при допустимом уровне передачи отношение сигнал/шум составляет около 37 дБ.

Передаче данных по каналам первичных групп, помимо флук-туационного шума, создают помехи остатки несущих, которые появляются при преобразовании частоты в ВЧ тракте и на передачу по отдельным каналам ТЧ не влияют, поскольку попадают в промежутки между полосами этих каналов. В качестве верхней границы допустимого уровня остатков несущих МККТТ установлено -40 дБтО [3.33]. В более старых ВЧ системах приходится считаться, однако, с более "высоким уровнем остатков несущих 96

(примерно до -26 дБтО). Так как у первичных групп 1 и 2 (ну-« мерация соответствует возрастанию частоты) число остатков несущих наименьшее в пределах вторичной группы, то для передачи данных по возможности следует выбирать именно эти две первичные группы. Естественно, использование первичной группы 1, в которой неравномерностям затухания и ГВЗ способствуют также краевые эффекты, обусловленные канальными фильтрами вторичных групп (см. рис. 3.24), предполагает возможность достаточно хорошей коррекции.

в соединениях, использующих первичные группы каналов, также как и в каналах ТЧ, необходимо принимать в расчет и перерывы. Об их количестве и длительности в литературе до сих пор сведений нет.

4. Методы передачи данных

Двоичные сигналы данных в своей первоначальной форме представляют собой последовательности прямоугольных импульсов. Для их передачи без искажения формы теоретически потребовалась бы полоса частот от нуЛя до бесконечности (см. разд. 4.1.1). Так как реальные каналы связи имеют лишь конечную полосу пропускания (см. разд. 3), то необходимо согласовать передаваемые сигналы с каналом связи путем кодирования, формирования импульсов и, если полоса частот простирается лишь от некоторой нижней до верхней граничной частоты, посредством модуляции несущего колебания.

Прежде всего, следует различать передачу двоичных сигналов данных без модуляции, т. е. в полосе частот, начинающейся с нуля, - первичной полосе, и передачу с помощью модулированное го несущего колебания, которая необходима, если имеется в распоряжении определенная полоса частот от заданного нижнего до верхнего граничного значения.

Методы передачи данных в первичной полосе частот применяются в системах связи по кабелям или воздушным линиям, по--лоса пропускания которых начинается с нуля (или с очень малой нижней граничной частоты) (см. разд. 3.1).

Конечно, и в этих случаях возможна передача с применением модуляции. Ее применение ограничивается только затуханием, возрастающим с частотой. Модуляцию следует применять, например, в системах связи с полосой частот одного или рнескольких каналов ТЧ, что было рассмотрено в разд. 3.2. Поскольку, однако, в системах.с модуляцией до модулятора или после демодулятора имеются сигналы с первичной полосой частот, то эти сигна-пы целесообразно рассматривать независимо от методов передачи
