остаточное затухание превышает 30 дБ. Согласно обстоятельным исследованиям трактов международных телефонных сетей [3.19], остаточное затухание, на частоте 2500 Гц в 95% всех случаев не превышает 33 дБ. Наи-

высшее измеренное значение остаточного затухания составило около 40 дБ. Передача данных по соединительным трактам с таким уровнем невозможна. В этом случае можно только попытаться путем повторного вызова установить более благоприятное соединение.

Рис. 3.16. Характеристики остаточного затухания в телефонной сети Почтового ведомства ФРГ [3.15, 3.16]

К 10

Частота

3,5 кГц

Так как использование некоммутируемых двух- и четырехпро-водных линий позволяет выбрать благоприятный тракт передачи, то в этих случаях можно рассчитывать на остаточное затухание менее 20 дБ.Особенно типично это значение для телефонных соединительных трактов высокого качества, предназначенных для передачи данных согласно Рекомендащии МККТТ М.102 [3.20]. Для модемов, работающих в таких трактах, Рекомендациями МККТТ V.26 и V.27 установлен минимальный уровень приема -26 дБт.

3.2.2.3. НЕРАВНОМЕРНОСТЬ ЗАТУХАНИЯ

Наряду с абсолютным значением затухания, при .передаче данных представляет интерес и зависимость затухания от частоты - неравномерность затухания. На рис. 3.17 показаны огибающие неравномерности затухания по отношению к значению затухания на частоте /=800 Гщ, построенные по данным измерений в телефонных сетях Почтового ведомства ФРГ [3.45]. Измерения проводились в 1966 г. из двух пунктов, I Vi 2, расположение которых не изменялось по отношению к большому числу других пунктов указанных сетей. При этом абонентская линия, ведущая к пункту I, была намного длиннее, чем к пункту 2. что отчетливо видно по более сильному подъему области между кривыми / и на высо-

KMX частотах. На рис. 3.18 ооказана область неравномерности затухания, построенная на основе большого числа измерений на международных линиях автоматической телефонной связи [3.19].

дБ 16

Рис. 3.17. Огибающие неравномерности затухания по отношению к его значению на частоте 800 Гц, построенные по результатам измерений в двух пунктах (/ и 2) телефонной сети Почтового ведомства ФРГ [3.15]. Все измеренные "значения лежат между кривыми / и 1 или и 2.

12- :

giio

о £ IS

4 -2 О

соответственно

I Граница допустимых =у значений по рек.

: М.102 МККТТ

Частота

Как видно из рис 3.17 и 3.18, неравномерность затухания имеет две причины; ограничение полосы частот в системах ВЧ или ИКМ и рост затухания абонентских линий (см. рис. 3.5а) или пупинизированных кабелей (см. рис. 3.9) с повышением частоты.

Нижняя граница

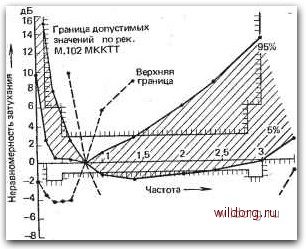

Рис. 3.18. Области рассеяния неравномерности затухания по отношению к его значению на частоте 800 Гц в соединительных трактах международной связи [3.19]

Рассмотренные кривые неравномерности затухания соединительных трактов коммутируемых телефонных сетей в общем справедливы и для некоммутируемых линий связи.

На рис. 3.17 и 3.18 отмечены границы допустимой неравномерности затухания для телефонных соединительных трактов особого

канества, (предусмотренных Рекомендацией МККТТ М.102 [3.20]. Можно заметить, что в эти границы попадает лишь небольшой процент соединительных трактов, поэтому организация таких трактов требует индивидуальной коррекции характеристик, прежде всего неравномерности затухания абонентских линий.

В будущем, с расширением использования систем ИКМ, которые имеют более простые фильтры, чем ВЧ системы, неравномерность затухания на границах полосы частот будет меньше.

3.2.2.4. НЕРАВНОМЕРНОСТЬ ГВЗ

В то время как на качество передачи речевых сигналов зависимость ГВЗ от частоты, т. е. неравномерность ГВЗ, не влияет, так как человеческое ухо к ней нечувствительно, при передаче данных ее следует учитывать (см. разд. 5.2.1).

Неравномерность ГВЗ в телефонных трактах обусловлена практически только фильтрами системы ВЧ или ИКМ и пупинизи-ровднными кабелями. Неравномерность ГВЗ высокочастотного тракта телефонного канала показана на рис. 3.19. Для сравнения на этом же рисунке показано ГВЗ для системы ИКМ-30 акционерного общества Сименс. Нанесены также границы допусков согласно

3,51-

мс 3

Рекомендации М.102.

мккт

2 2,5

Рис. 3.19. Неравномерность ГВЗ высокочастотного тракта (по сравнению с ГВЗ на частоте 2П00 Гц) и тракта ИКМ (по сравнению с ГВЗ на частоте 1500 Гц)

1 0.5

: Граница допустимых - значений по 1 рек.М. 102 МККТТ

; ВЧ тракт

ИКМ тракт

0,2 0,5

Неравномерность ГВЗ, обусловленная затуханием абонентских линий, существенно меньше (сравните, например, рис. 3.6 и 3.19). Эта неравномерность при различных соединениях, иногда даже между одними и теми же абонентами, неодинакова из-за различий в числе и характеристиках включаемых фильтров ВЧ тракта.

Кроме того, неравномерность ГВЗ имеет разные значения в отдельных национальных сетях (см., например, [3.15, 3.21]). В сети Почтового ведомства ФРГ 50% всех телефонных трактов включают в себя от двух до трех, максимум до пяти, участков ВЧ тракта. На международных линиях их число может доходить до 12.

Графики неравномерности ГВЗ, измеренной в сетях Почтового ведомства ФРГ [3.15], показаны на рис. 3.20, а в международ-
