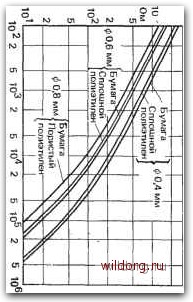

Мнимая часть волнового сопротивления Zj

Ё. Вещественная часть волнового сопротивления Zj.

Модуль волнового сопротивления Z„






600 Ом

600 Ом

Кабель

пары замкнуты на сопротивления, низкоомные по сравнению с волновым соиротивлением (рассогласование при сопротивлении источника, превышающем сопротивление нагрузки). Это показывают пунктирные кривые на рис. З.бб и 3.6 при внутреннем сопротивлении источника 25 Ом и сопротивлении нагрузки, т. е. входном сопротивлении приемника 200 Ом. Такое рассогласование особенно благоприятно, если для передачи данных используется весь частотный диапазон в

00,8 мм (8,2 км) 0 0,6 мм (4,62 мм) 00,4 мм

(2,00 км) пределах примерно 10 кГц, в котором затухание и ГВЗ сильно меняются, поскольку меньшие не-10кГц равномерности затухания и ГВЗ дают и меньшие искажения сигнала (см. разд. 5.2.1). Так, рассо-


Кабель

40 30

R,=R,

:=600 0

Om;R£=200 Ом

0 0,8 мм

0 0,4 мм (4,0 км)

Частота -

10 кГц

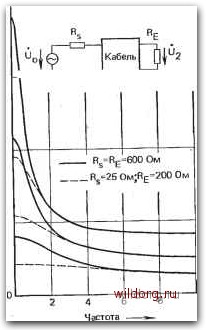

Рис. 3.5. Частотные характеристики затухания 20 Ig Uoji/i] низкочастотных кабелей типа St.III при различных значениях диаметра жил, их сопротивления постоянному току, внутреннего (выходного) сопротивления передатчика и сопротивления оконечной нагрузки- (см. табл. 3.2). Длина кабеля, соответствующая заданному сопротивлению постоянному току, указана в скобках под значением диаметра жилы: а) сопротивление постоянному току 0,6 кОм; б) сопротивление постоянному току 1,2 кОм

гласование применяется, например, в модемах для связи на близкие расстояния со скоростью до 9,6 кбит/с (см. том 2, разд. 7.3.1.1).

При подключении волнового сопротивления около 150 Ом затухание и ГВЗ сильно изменяются только в пределах примерно 20 кГц; на более высоких частотах изменения меньше. На рис. 3.7 показаны характеристики затухания и ГВЗ для этого случая при ди-амшре жил 0,6 мм и различной длине линии. Выше показанной



области частот ватухание возрастает и дальше, а ГВЗ остается практически .иостоянным.

Очень малое внутреннее сопротивление передатчика по сравнению со 150 Ом хотя и влияет на ход кривой в области низких частот, но для высоких частот не вносит серьезных изменений.

300 -\-


ф 0,8 мм (16,4 км)

00,6 мм (9,23 км) ф 0,4 мм (4,0 км) 10 кГц

I Рис. 3.6. Частотная характеристика ГВЗ, рассчи- ]

тайного по OulOi, для кабелей типа St.III (см.

табл. 3.2) с сопротивлением постоянному току 1

1,2 кОм (соответствующая длина кабеля указана •

в скобкахпод диаметром жилы)

Графики затухания и ГВЗ при нулевом внутреннем сопротивлении передатчика показаны на рис. 3.8а и б; здесь по сравненик? с рис. 3.7 отражены характеристики и на более высоких частотах.

; 3.1.3. ХАРАКТЕРИСТИКИ ПАР ЖИЛ ПУПИНИЗИРОВАННЫХ КАБЕЛЕЙ

В разд. 3.1.1.2 уже было показано, что путем повышения индуктивности, а именно введением катушек на определенном расстоянии друг от друга, т. е. пупинизацией, можно снизить затухание в низкочастотном кабеле в полосе ТЧ. Пупинизация может осуществляться как в основных, так ив фантомных цепях. Таким спосЬ-3* ° - 67
