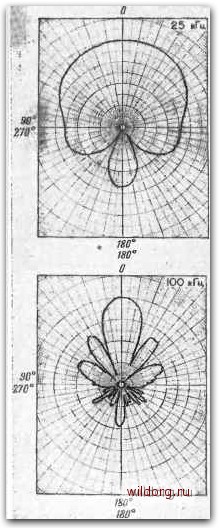

Рис. 5.28 Типичные диаграммы направленности преобразователя F30 в горизонтальной, справа - в вертикальной плоскости).

(слева -



элементу преобразователя F30, вторая - приблизительно размеру чувствительного элемента преобразователя F27. Это обеспечивает широкий диапазон частот преобразователя F33 - от 1 до 150 кГц.

На рис. 5.29 представлена решетка из двух секций элементов. Меньшая по размерам внутренняя секция состоит из 12 элементов титаната-цирконата свинца диаметром по 13 мм, толщиной 2,5 мм, наклеенных на диски из кеннаметалла. Ширина этой

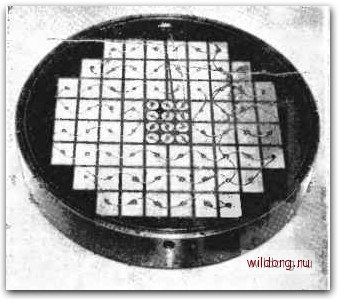

Рис. 5.29. Преобразователь USRD типа F33, выполненный в виде решетки из пьезоэлектрических керамических элементов.

секции приблизительно 38 мм, высота - 50 мм. Рабочий диапазон частот находится в пределах 5-150 кГц.

Большая по размерам внешняя секция набрана из 64 прямоугольных пластин титаната бария, имеющих длину 2,5 см, ширину 1,9 см и толщину 0,63 см. Каждая пластина приклеена К стальному основанию, заключенному в бутиловую резину. Ширина внешней секции 20 см,-высота - 21,3 см. При одновременном возбуждении двух секций рабочий диапазон преобразователя лежит в пределах 1-50 кГц. Обычно преобразователь градуируется при электрически несимметричном включении, когда его экран и «холодный» вывод заземлены.



Преобразователь поставляется с 30-метровым кабелем в виниловой изоляции. Выводы от каждой секции элементов решетки имеют отдельную экранировку, как показано на электри-

Внешняя

Отрезок naSejra Кабель MCOS-Б длиной ЗО/Иу MCOS-B

УЬ> "дленой 30 см /

ю о-А

I Синий

Решетки

Ь о J5™

Р ° I ] Черный

Внутренняя


Разъемы M3m-14S-5S. W3l06-m-5P

Рис. 5.30. Схема разводки кабеля для преобразователя F33.

ческой схеме рис. 5.30. Отрезок кабеля длиной 30 см, имеющий штепсельные разъемы, обеспечивает параллельное соединение

внутренней и внешней секций элементов. Следовательно, весь преобразователь может возбуждаться сигналом, поданным на клеммы А и В штепсельного разъема AN. Экраны выведены на клемму Е.

Между отдельными керамическими элементами используется акустически мягкий материал корпрен. Обе секции элементов залиты тонким слоем прозрачного полиуретана. Связующей средой между залитым полиуретаном материалом и акустическим окном из бутиловой резины служит касторовое масло.


5,0 10 50 Частота, кГц

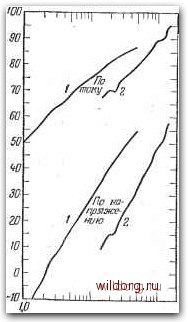

Рис. 5.31. Типичные частотные характеристики чувствительности преобразователя F33 в режиме излучения, приведенные к расстоянию 1 м. По вертикальной оси отложено давление в дБ относительно 1 дин/см на 1 А измеренного тока или на 1 В напряжения, приложенного к концу кабеля длиной ШО 200 30 м. / - для обеих секций, 2 - для внутренней секции.
