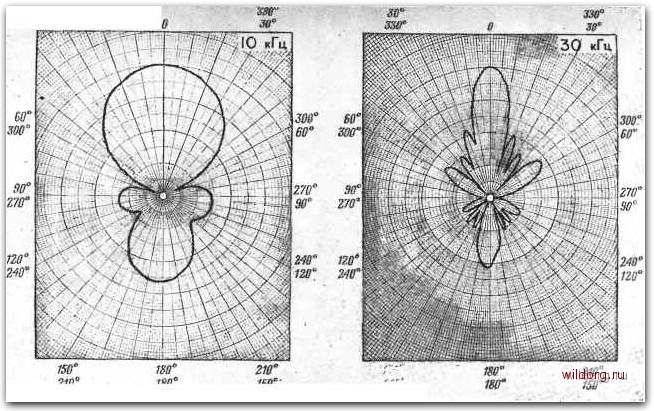

Рис. 5.24. Типичные диаграммы направленности преоб азователя F27.

ИЗ мозаики .элементов, распадается на решетку точечных излучателей, в результате чего в диаграмме направленности появляются значительные боковые лепестки.

5.9.2. Тип F30

Преобразователь USRD типа F30 представляет собой широкополосный однонаправленный излучатель для градуировки в диапазоне частот 10-150 кГц и для стабильной работы в интервале температур О-35°С при статических давлениях до 245X ХЮ Па. Подобно F27, он может использоваться как гидрофон и как взаимный преобразователь.

Рис. 5.25. Обратимый преобразователь USRD типа F30 для ультразвукового диапазона частот, / - резиновые упоры, 2 -кристаллы сульфата лития, 3 - резиновые прокладки, 4 - корпус из нержавеющей стали, 5 - пробка отверстия для заполнения маслом, 6 - корпус трансформатора, 7 - подача высокого давления через уплотнение, 8 - позолоченная серебряная фольга, 9 - резиновое акустическое окно, 10 - касторовое масло, УУ -вольфрам, 12-бутиловая резина.

. Конструкция преобразователя показана на рис. 5.25. Чувствительный элемент представляет собой прямоугольную решетку высотой 5 см, шириной 3,7 см, состоящую из 12 кристаллов сульфата лития (2) размерами 1,3X1,3X0,16 см, приклеенных к вольфрамовым кубикам {И) с ребром, равным 1,3 см. Решетка установлена на резиновых прокладках в стальном корпусе {4), заполненном маслом {10).

Трансформатор с отношением числа витков 30: 1 снижает выходной импеданс до номинального значения 100 Ом на частоте 20 кГц. Электрическая цепь преобразовауеля показана на

рис. 5.26. Сопротивления в цепи служат для стабилизации импеданса.

Типичная характеристика чувствительности преобразователя по току в режиме излучения показана на рис. 5.27. При статическом давлении до 70-10 Па изменение чувствительности не

Двухжильный кабель с неапреновои изоляцией

ЗВОм

1130 Ом

Решетка из кристаллов -о-1

Электростатический экран

Разъем fiN3W6-nS-5P

Рис. 5.26. Схема электрической цепи преобразователя F30.

Превышает ±0,5 дБ. Исходя из статических испытаний и теоретических предпосылок, можно полагать, что изменение чувствительности не превысит указанную величину и при давлениях до 245-10 Па. В диапазонах частот 25-150 кГц и температур 3-25°С чувствительность изменяется менее чем на ±0,6 дБ.

Из-за прямоугольной •формы решетки диаграмма направленности шире в горизонтальной плоскости, чем в вертикальной (рис. 5.28).

5.9.3. Тип F33 .« ,п SU

Частота, кГц

Рис. 5.27. Типичная частотная характеристика чувствительности преобразователя F30 по току в режиме излучения.

Преобразователи типов F27 и F30, рассмотренные в предыдущих разделах, подобны по конструкции. Основное их различие состоит

в выборе размеров применительно к различным частотным диапазонам. Можно получить чрезвычайно широкопо-. лосный излучатель, если применить в нем комбинированную систему из двух секций пьезоэлектрических элементов. Такая комбинированная система является отличительной особенностью преобразователя USRD типа F33. Одна из секций входящих в него элементов соответствует по размеру чувствительному
