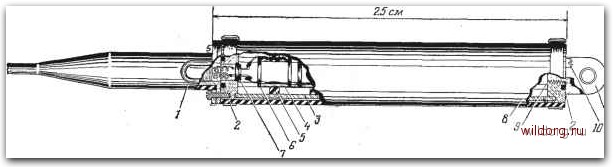

Рис. 5.16. Преобразователь USRD типа F36 и ВМС TR-205/WQM. / - кольцо для подвески, 2 - прокладочное кольцо, 3 - стальные стержни, 4 -керамика, 5 -резиновое поддерживающее кольцо, 5-стеклянный ролпачок, 7 - герметичное уплотнение, <S -резиновая оболочка, 9 - отверстие для заполнения маслом,

10 - стопорный винт, 11 - пробка с ушкол}.



ультразвуковых частотах. Общий вид преобразователя и его типичные частотные характеристики и диаграммы направленности приведены на рис. 5.16---5.18.

Преобразователь F36 сконструирован так, что его можно подвешивать на кабеле. Он является ненаправленным в горизонтальной плоскости и не требует точной ориентации по горизонтали. Чувствительный элемент преобразователя представляет собой линейную группу элементов из цирконата-титаната свинца, выполненных в виде цилиндров, закрытых стеклянными


Частота, нГц

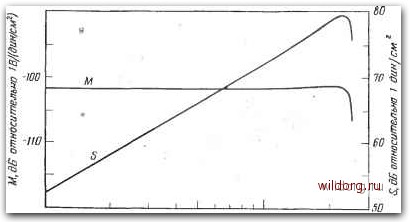

Рис. 5.17. Типичная частотная характеристика чувствительности М преобразователя F36 в свободном поле и его типичная частотная характеристика чувствительности S по току в режиме излучения (такие же характеристики имеет преобразователь ВМС TR-205/WQM).

.колпачками и не требующих акустически мягкого материала. Пространство между цилиндрами и резиновой оболочкой заполнено касторовым маслом. Размеры цилиндров и колпачков, а также характеристики материалов выбраны так, чтобы обеспечить постоянную чувствительность в широком диапазоне частот.

Преобразователь F37 - модификация F36, предназначенная для работы на более высоких частотах. Преобразователь TR-205/WQM также является модификацией преобразователя F36; он используется ВМС в корабельных условиях для контроля характеристик корабельных гидроакустических станций. При проведении контрольных измерений преобразователь TR-205/WQM опускается на кабеле с борта корабля на глубину расположения преобразователя подкильной гидроакустической станции. Характеристики работы станции определяются по данным излучения и приема контрольных гидроакустических сигналов преоб-

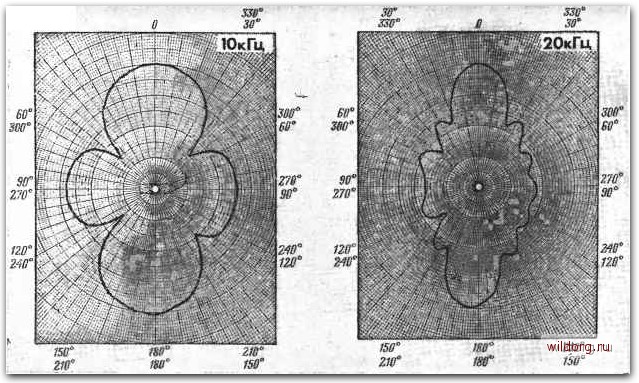

Рис. 5.18. Типичные диаграммы направленности в вертикальной плоскости гидрофона и излучателя F36 (то же для преобразователя TR-205/WQM). В горизонтальной плоскости в пределах ±0,5 дБ преобразователь направленный. .
