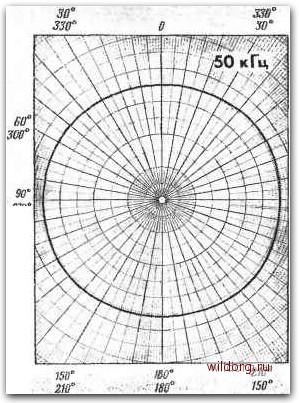

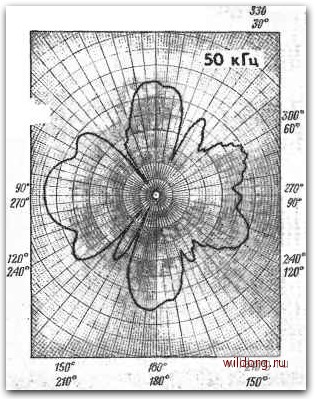

Рис. 5.9. Типичные диаграммы направленности гидрофона Ml 15В (слева-в горизонтальной, справа -в вертикальной плоскости).

стической защиты из корпрена или другого мягкого материала, и предельное гидростатическое давление 172-10 Па определяется только прочностью корпуса предварительного усилителя.

Для устранения механической связи с корпусом кристаллы крепятся на резиновых держателях. Внешняя оболочка гидрофона изготовлена из бутиловой резины, поскольку проницаемость воды в бутил на порядок меньше, чем в другие резино-подобные материалы, подходящие для этой цели. Связующей жидкостью служит касторовое масло.

Рабочий диапазон частот гидрофона Н23 может превышать показанную частоту 150 кГц, но в связи с проявлением вертикальной направленности гидрофон становится чувствительным к ориентации. Предварительный усилитель на транзисторах обеспечивает усиление 10 дБ.

5.6.3. Типы LC32 и ВС32

Гидрофон типа LC32 был разработан и изготовлен фирмой «Атлантик рисерч». Общий вид гидрофона, а также его частотная характеристика и диаграммы направленности представлены на рис. 5.13-5.15. Как и Ml 15В, он является серийным гидрофоном. Вместе с предшествующей ему моделью типа ВС32 он уже много лет широко используется в самых различных целях.

Чувствительный элемент гидрофона выполнен в виде пакета керамических колец. В гидрофоне LC32 применена керамика из цирконата-титаната свинца, а в предшествующей модели ВС32 - из титаната бария. Кольца приклеены к тонкой неопре-новой защитной оболочке, поэтому связующая жидкость внутри гидрофона не применяется. Отсутствует также предусилитель. Гидрофон LC32 прост в эксплуатации и является относительно дешевым прибором. Простота в эксплуатации и малая стоимость гидрофона LC32 достигаются за счет ухудшения его чувствительности и стабильности при изменении статического давления и температуры. Эти параметры у него ниже, чем у гидрофонов Ml 15В и Н23. На частотах примерно выше 50 кГц LC32 можно также использовать в качестве излучателя.

5.6.4. Типы F36, F37 и TR-205/WQM

Прибор F36 был разработан в 1965 г. в Лаборатории гидроакустических измерений ВМС как универсальный гидрофон многоцелевого назначения. Он универсален в том смысле, что достаточно стабилен и может служить образцовым лабораторным прибором, а также достаточно прочен в условиях применения на корабле. Его можно использовать и как взаимный преобразо-. ватель или как излучатель на высоких звуковых и низких

Корпус пред- усилителя

Масло -

Металлический каркас

Внешняя оболочка аз 6у--тиловой резины

-Кабель

-Спай стекло - металл

8 кристаллов сульфата

лития

-Резиновый держатель

Рис 5.10. Гидрофон USRL типа Н23.

=> -1B0

о,вг

I M I mil I I I I iiiii I .......

I I I 11 III I

WD 200

Частота, нГц

Рис. 5.11. Типичная частотная характеристика чувствительности в свободном.

поле гидрофона Н23.
