дальнего поля. Данные ближнего поля фактически оказываются: более согласованными, чем данные дальнего поля. И Бейкер, и Тротт пришли к выводу, что измерения, проведенные в ближнем поле, заслуживают большего доверия, чем аналогичные измерения в дальнем поле, где сильно сказываются шумы.

На рис. 4.21 приведена вторая решетка Тротта - типа НЗЗ-10. Она состоит из 21 параллельной вертикальной линейной

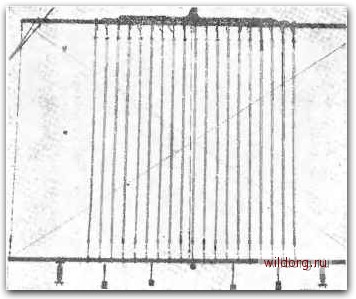

Рис. 4.21. Решетка Тротта типа НЗЗ-10.

группы излучателей. Каждая линейная группа состоит из 26 излучателей, расположенных через 11,5 см, а общая длина ее составляет 3 м.

Спадание определялось значениями т=11 и п=5. Вертикальное спадание предусматривалось в элементах каждой линейной группы, горизонтальное спадание применялось ко всей системе линейных групп. Расстояние между линейными группами излучателей можно менять, и это позволяет в некоторой степени регулировать диапазон частот группы преобразователей, которая имеет вид горизонтальной линии. Рабочий диапазон частот равен 1,5-10 кГц. Давление в ближнем поле однородно в преде лах 1,5 м в вертикальном направлении и в пределах 1,2-4,3 м в горизонтальном направлении в зависимости от того, на каком расстоянии друг от друга находятся линейные группы излуча-

телей. Конструктивное выполнение преобразователей и составленных из них линейных групп показано на рис. 4.22 и 4.23. В тех случаях, когда коэффициенты спадания были близки к 1,00 и

Тефлоновая трубка

Тайгоновая трубка

ИасторовОЕ масло

Керамический элемент

Вискозная кардная ткань

Конденсатор

Изолятор

Рис. 4.22. Констру1щия линейного преобразователя в решетке типа НЗЗ-10для создания однородного ближнего поля. Конденсатор обеспечивает спадание

интенсивности.

возникала необходимость в очень больших, последовательно соединенных конденсаторах, спадание обеспечивалось за счет снятия некоторой части электродов с керамических элементов.

Провод диаметром 0,13 мм гЗЗгЭмм PZT-4

Спай металл-стекло

Материал EPDN-W

Роарпристая бронза, диаметр 0,27мм

Пайка

Рис. 4.23. Конструкция элемента в решетке типа НЗЗ-10.

(Более подробные конструктивные характеристики приведены в работе [17].)

На рис. 4.24 показана очень большая решетка для создания однородного ближнего поля. Она предназначена для градуировки крупногабаритных преобразователей гидроакустических

станций на полигоне Научно-исследовательской лаборатории ВМС - озере Сенека.

Решетка сконструирована Хэнишем по принципам Тротта. Она состоит из 2500 элементов (50x50), отстоящих друг от друга

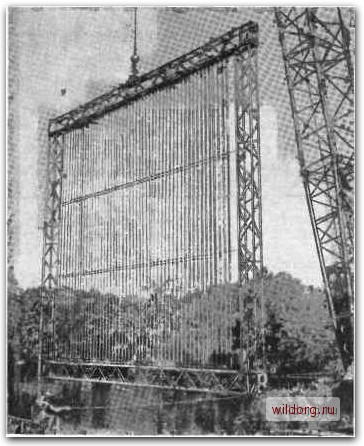

Р и с. 4.24. Решетка, сконструированная Хэнишем и используемая на полигоне Научно-исследовательской лаборатории ВМС - озере Сенека.

на 20 см, и занимает площадь около 3 м. В решетке использовалась функция спадания с т=37, п=49. Измеренная область однородного давления на частоте 3,5 кГц имела приблизительно следующие размеры: 5,8 м в диаметре и 12 м в глубину в направлении акустической оси. Рабочий диапазон частот 1-6 кГц.
