Опорная метка наносится в направлении оси Z в плоскости XZ (рис. 3.65). Если используется ориентация, отличная от условленной, то вместе с данными градуировки нужно приложить

чертеж типа рис. 3.63-3.65, объясняющий ориентацию преобразователя.

Для определения ориентации полярной диаграммы указываются: 1) радиус-вектор 0° (перпендикулярно акустической оси, если он лежит в полярной плоскости) и 2) радиус-вектор 90°. Если радиус-вектор совпадает с одной из осей X, Y или Z, то используются соответствующие им символы, а не углы 6 и <р. Например, диаграмма направленности XY означает, что 0° распо-Р и с. 3.65. Система координат для дагается В направлении оси X, плоского или поршневого преобра- „ .fo „„„„„„„„„„„„ v гггл,, зователя. Обозначение то же, что 90 - В направлении ОСИ У. При-на рис. 3.63. меры диаграмм направленности

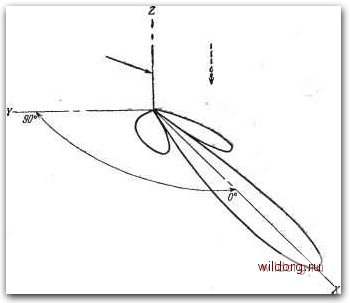

Рис. 3.66. Ориентация полярной диаграммы в плоскости XY. Сплошной стрелкой показана ось вращения, направленная вертикально вверх. Пунктирная стрелка - направление наблюдения.

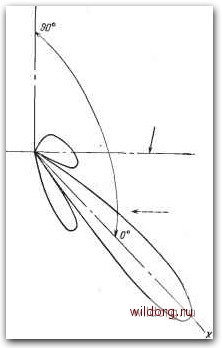

Рис. 3.67. Ориентация полярной диаграммы в плоскости XZ. Обозначения те же, что на рис. 3.66.

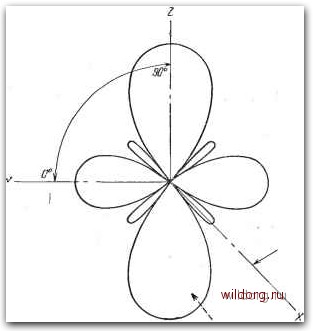

Рис. 3.68. Ориентация полярной диаграммы в плоскости YZ. Обозначения те же, что на рис. 3.66.

В ПЛОСКОСТЯХ XY, XZ и YZ показаны на рис. 3.66-3.68 соответственно. Если векторы О и 90° не совпадают с осями, то направления характеризуются углами 8 и ф. Например, диаграмма на рис. 3.69 соответствует (ф=45°, 8 = 0), или (ф=45°, Z).

Направления вращения легко перепутать, поэтому оси вращения не используются как опорные. Если бы диаграммы изме-

Направлеиная

вверх ось вращения (6=90, у = 315°}

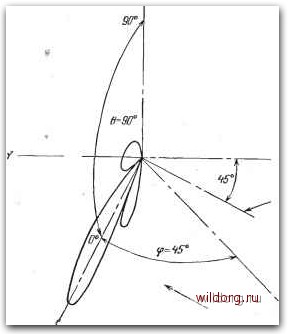

Рис. 3.69. Ориентация полярной диаграммы в плоскости, определяемой следующим образом: 1) радиус-вектор 0° имеет координаты ф=45°, 6=0° и 2) радиус-вектор 90° имеет 6=0°.

рялись путем вращения образцового преобразователя по большой дуге вокруг градуируемого, то движение образцового преобразователя и запись диаграммы происходили бы в одном и том же направлении, обычно по часовой стрелке. Но в действительности диаграммы измеряются при вращении градуируемого преобразователя в направлении, противоположном записи диаграммы. Это означает, что для записи диаграммы от О до 90° в направлении по часовой стрелке нужно повернуть преобразователь от О до -90° в направлении против часовой стрелки.

В некоторых специальных случаях диаграммы записываются по неплоским конфигурациям. Если, например, два преобразо-
