Однофазное: , •

o.z = (8.82 + 24 + 9) 11 + 4,95 = 13,65 Ом;

= .2.17,54;f 13,6*5 = 48.73 Ом;

„. 115 000 • .-

/О) = 3/ = 3--= 4090 А. .

А Кз-48,73 , •

Пример 25. Определить ток двухфазного к. з. на шинах 6,3 кЗ за трансформатором 25 МВ-А и токи при этом повреждении со стороны обмотки высшего напряжения 115 кВ данного трансформатора (рис. 48, в). Схема Соединения обмоток трансформатора Y/A-ll.

TfS/<B

6,KB- к

Рис. 48. Схемы к примеру 25.

а - расчётная схема сети; б - схема замещения прямой (обратной) последовательности.

Решение начинаем с Составления схем замещения прямой, (обратной), последовательности, которые условно совмещаем (см. риа 48, б).

В качестве -базового выбираем напряжение {/б=6,3 кВ. Ток двухфазного к. з. на шинах 6,3 кВ определяем по (94) i

6300

2-0,207

= 15200 А.

На основании рис. 42 с учетом коэффициента трансформации го (19) иа стороне 115 кВ трансформатора при двухфазном к. з. на 6,3 кВ будут протекать токи: в одной фазе

1.

в двух других 2 6,3

/}?1(1ф, = »5 20<1JF- = А " 1?к2<,,т = 480 А.

9-206

пример 26. В режиме опробования схемы рис. 49, а при отключенной энергосистеме вычислить токи трехфазного, двухфазного и однофазного к. ц. на стороне 115 кВ трансформатора блока 80 МВ-А Yo/A-11 и токи со стороны генератора 60 МВт, 10,5 кВ при указанных видах к. з, Схемы замещения см. рис. 49, б, в, г.

В качестве основной ступени напряжения принимаем 1/в= 10,5 кВ.

80МВ-А "

£"-вВ

--rvw

-onr\

Рис. 49. Схемы к примеру 26.

в -расчётная схема сети; схемы замещения: б-прямой; в -обратной; г - нулевой последовтельностн.

Вычисления токов к. з. на стороне 115 кВ трансформатора. производим: трехфазного по (50) и (19); двухфазного по (93) и (19) и однофазного по (97) и (19):

11,45 10,5

Кз-о.збэ

11,45 10,5

1,68 kAj

0,766 115 11.453 10,5

= 1,365 кА;

«

= Г, 99 кА.

0,911 , 115. Ток трехфазного к. з. в цепи генератора равен,:

" =18.4кА.

3-0.359

Токи двухфазного и однофазного к. з. в схеме генератора определяем, исходч из произведенных расчетов, а.также на основании рис. 4-44 ......- j

2 11,45

= 17,3 kAs = 8,65 kAj

10.б(1ф)- 1-0,766 Л0.5(2ф.3ф)- -j/J 0,766

. ;(., iM5lX=,2,6KA.

13. ПРОВЕРКА АППАРАТОВ И ПРОВОДНИКОВ ПО ТОКАМ КОРОТКОГО ЗАМЫКАНИЯ

Ознакомившись с расчетами токов к. з., используем полученные знания для проверки аппаратов и проводников на подстанции.

Пример 27. На существующей подстанции с двумя трансформаторами типа ТРДН мощностью 40 МВ-А и некомплектным распределительным устройством 10 кВ произведена замена трансформаторов на трансформаторы того же типа мощностью 63 МВ-А.

Требуется определить ток трехфазного к. з. и ударный ток на секции шин 10 кВ в новых условиях схемы рис. 50, а и проверить электродинамическую и термическую стойкость оборудования высокого напряжения, ошиновки, а также термическую стойкость кабельных вводов в ячейках присоединений 10 кВ,

В качестве расчетной ступени напряжения принимаем f/e= = 10,5 кВ.

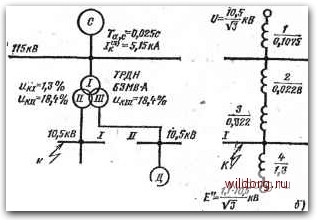

Рис. 50. Схемы к примеру 27. а - расчетная схема сети; б - схема замещевин.
