метричного к.з. пользуются расчетными кривыми (§ 11) , на основании положения, что ток прямой последовательности соответствует току некоторого трехфазного к. з. за -индуктивным сопротивлением х-.+х/-хр ... , Аналогично изложенному в .§ И, по току прямой последовательности для генерирующих ветвей вычисляют

отношения /1п,о.г ном,г. а при необходимости также /in,o,r in,o, 2 и затем, пользуясь кривыми рис. 24, а или б находят Im.t,T/tin.o,T или /in.t.s in,o. 2,

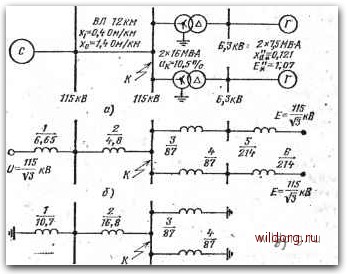

Рис. 45. Схемы к примеру 22.

а - расчетная схема сети; б, в - схемы замещения.

По найденным относительным токам прямой последовательности, пользуясь коэффициентами пропорциональности в (100) и зная токи прямой пocJeдoвaтeльнo-сти для =0, определяют полные токи несимметричного к. 3. для заданных моментов времени.

Пример 22. Определить tokiK. з. в начальный момент времени для трехфазного, двухфазного и однофазного к. э. в точке К (рис. 45. а)..

На шинах 115 кВ связи с энергосистемой заданы токи трехфазного к. 8./<>=10000 А и однофазного к. 3v/<>~Э/о=8300 А. Решение начинаем с составления схем замещения.

Схема замещения прямой последовательности, составляется аналогично схемам замещения для расчета токов трехфазного к. з. и дополнительных пояснений не требует. Так как в данном случае для всех элементов принято, что xi-x2, схема замещения обратной последовательности по сопротивлениям получается, такой же, как и схема прямой последовательности, но только не содержит э. д. с. Обе схемы иа рнс. 45, б. условно совмещены.

В-каждом трансформаторе 16 МВ-А токи нулевой последовательности замыкаются в обмотке, соединенной в треугольник, так что в цепи генераторов токи нулевой последовательности ле проходят, и сопротнвлення генераторов в схему нулевой последовательности не вводятся.

Заданный ток /("=3/о со стороны энергосистемы свидетельствует о том, что в системе также имеются трансформаторы с заземленными нейтралями, которые (т. е. нейтрали) удалены от точки к. 3. на суммарное сопротивление системы и ВЛ :и.

Таким образом, по числу заземленных нейтралей - Трансформаторов 16 МВ-А и знергосистемы - в схеме нулевой последовательности получим три ветви, объединенные в точке к. з. (рис. 45, в).

За расчетную ступень напряжения принимаем (7б=115 кВ.

Для упрощения из-за малой мощности генераторов {Еак= «=1,0051/) принимаем йх приведенные э. д. с. равными напряжению энергосистемы.

На схемах замещения проставляем значения сопротивлений в соответствии со следующими подсчетами.

Схема замещения прямой (обратной) носле-довательности:

- • 115000

= -r=r~.-= 6,65 Ом; -

. , К 3-10000 «1.2 = 0,4-12 = 4.8 Ом;

fr .1 - - " > • • i 115а •

*i;3=-»i:4 = 0,105- = 87 Ом;

*1:б = *1б = 0.121 = 214 Ом.

Схема замещения нулевой последовательности. Поясним, как определяется сопротивление нулевой последовательности системы: * .

* Первая цифра индекса означает nocfleAOBateflbHOCTb, вторая- порядковый номер элемента..

Если согласно (98) 21:1+ *0:i »

Ki-iis-ios

2-6,65=10,7 Ом;

830p

Xo.2=.4-12= 16,8 Ом; .

•*0;3 = *0;4 == 87 Ом.

Трехфа8ное и. з. Сопротивление цепи энергосистемы до точки к. э.

+ *1;2 = 6,65 + 4,8 = П ,45 Ом. Сопротивление цепи генераторов до точки к .з.

Результирующее сопротивление схемы

*i.S= 11.45/150,5 = 10,64 Ом. Ток трехфазного и. з. в точке К составит: 115000

= 6240 А.

Кз-10,64

Двухфазное и. з. На основании (104) ток двухфазного

к. 3. в точке К

= .6240 = 5400 А.

Однофазное к. з. Результирующее сопротивление схемы нулевой последовательности . •

= (10,7 + 16,8)-= 16,85 Ojm.

Расчетное сопротивление для определения тока /о

4»> = 2х13 + ;«0,2= 10,64-2+16,85 = 38,13 Ом.

Ток однофазного и. з. в точке К согласно (98) составит: .

115-3-108

1/з.38,13

= 6220 А.
