коэффициент трансформации и угловые смещения систем. Чаще решение производится в два приёма*:

для заданной группы соединений трансформатора и п=1 выясняются соотношения токов (напряжений) со стороны питания по отношению к токам (напряжениям) в месте к. з.;

затем для конкретных условий вычисляется ток в месте к. 3., и по формулам приведения § 6 и соотношениям, полученным выше, определяются действительные токи (напряжения) на обеих сторонах трансформатора.

ЗнахЕ. из предыдущего текста, как оперировать симметричными составляющими, при прохождении через трансформатор, рассмотрим случаи несимметричных к.з. за трансформаторами.

На рис. 42-44 приведены векторные диаграммы токов к. 3. для трансформаторов с наиболее распространенными группами соединения, обмоток Y/Д --11 и Yq/A -11 и коэффициентом трансформации п-1. Для такого рода трансформаторов число витков в обмотках, соединенных в треугольник, вУз раз превышаетчисло витков обмоток,соединенных в звезду: м-гг;у/3/гг;д = 1-

Полные токи в обмотках трансформаторов и на их выводах получены при помощи сложения симметричных составляющих токов к. з. , Двухфазное к.з. на стороне треугольника (рис. 4 2). Рассмотрение начнем с места к.з.

В связи с тем, что токи к.з. в фазах В и С равны по значению и противоположны по направлению (рис. 42,г), составляющие нулевой последовательности при данном виде к. з. отсутствуют.

• При переходе с линейных выводов в фазы треугольника а, Ь, с, что вданном случае соответствует фазам звезды, система токов прямой последовательности (рис. 42,6) поворачивается на угол -30°, токов обратной последовательности (рис. 42, в) - на угол +30 °. • Токи к.з. протекают по всем трем фазам треугольника, поскольку / распределяется между одной фазой «двумя обратно пропорционально их сопротивлениям -

2 /(2) 1 И2)

как-/к и --/к . .-г- ----.. •

..- * Такой подход означает разделение комплексного коэффициента трансформации ;на два множителя и поочередные действияс ними.

, , }ia стороне звезды изменения систем токов по фазе не происходит, но по значению токи возрастают в 13 разза счет соотношения витков wy Iwa = IIY~3.

В результате трансформации в фазах звезды будут протекать токи (рис. 42,г): в фазе С 21!ЧУз и в фазах ЛиБ/З.

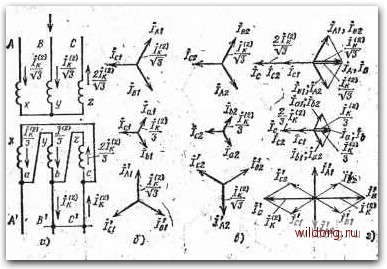

Рис. 42, Двухфазное к. з. иа стороне треугольника за трансформа* тором с группой соединения обмоток У/Д-П,, ,.

с -исходная схема; векторные диаграммы: токов прямой последовательности (б); обратной последовательности (в); полных tokoIb к. з. (г).

При К.з. между фазами СА и АВ максимальное значение тока К.З. со стороны звезды будет циклически перемещаться в фазы А я В. Токи к. з.-со стороны .звезды при равных сопротивлениях в схемах прямой и обратной последовательности соответствуют току трехфазного к.з.

водной фазе [см. (104)]/

-Я и половине

2 "

ЭТОГО тока в двух других фазах.

Двухфазное к.з. на стороне звезды. Системы токов прямой и обратной последовательности (рис. 43, б и б) при трансформации со стороны звезды в фазы треугольника уменьшаются в 1 3 раз за счет

МО ,.- *.

большего в У 3 раз числа; витков в обмотках, соединенных в треугольник.

Ток к.з. протекает только по двум фазам треугольника, соответствующим поврежденным фазам на стороне звезды.

При переходе в линейные провода треугольника система токов прямой последовательности (рис. 43,6) поворачивается на угол +30°, токов обратной последовательности (рис. 43, в) на угол -30°.

Л ft

Рис. 43. Двухфазное к. з. на стороне звезды за трансформатором с группой соединения o6mqjok ТД/-П.

о-исходная схема; векторные диаграммы: токов прямой последовательности (б); обратной последовательности (в); полных токов к. з. (г).

Аналогично педвдущему случаю к.з. токи в линейных проводах Jrpeyгoльникa (рис. 43, г) составляют: в фазе В 3, в фазах Л и С /У/З, и при цикличес-

ком изменении фаз к.з. максимальное значение тока также перемещается. Если сопротивления схем прямей •и обратной последовательности равны, то ток в одной из фаз со стороны треугольника составит / в двух других

Однофазное к.згна стороне звезды (рис. 44),. Системы токов прямой, обратной и нулевой после-

. Ill
