о 0,1 0,Z 0,3 C.STc 1,0 0,9 0,8 0,1 I„,t,r/i:n,o.t

с) 5)

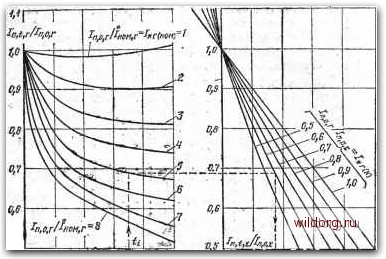

Рис. 24. Кривые, изменения во времени тока к. з. синхронной машины при разных удаленностях точки к. з.

а -при питании к. з. от генератора; б -при питанин к. з. от>генератора и системы.

Следовательно, определение периодической слагающей.в данном случае для любого момента времени к.з. должно производиться по тем же расчетным выражени- ям (51) и (52), которые приведены в § 9 для вычисления начального значения тбка.

При питании к. з. от генератора с автоматическим регулятором возбуждения (АРВ) или без него амплитуды и действующее значение периодической слагающей в процессе к. з. изменяются по значению.

Для практических расчетов периодической слагающей в различные моменты к.з. обычно используют графоаналитический метод с применением расчетных кривых, иначе - метод расчетных кривых.

Расчетные типовые кривые рис. 24, а разработанные на кафедре электрических станций МЭИ, представляют собой зависимость от времени периодической слагаю- , щей тока трехфазного к. з. синхронной машины, отнесенной к начальному току к. з., при разных удаленностях точки короткого замыкания. , .



Удаленность фиксируется отношением ." . . . "- --/.г(ном) (69)

/ном,г " " •

или начальным относительным током к.з, генератора для заданной расчетной схемы.

Рассматривае.мые кривые рис. .24, а являются унифицированными и построены для расчета токов к. з. от . турбогенераторов, гидрогенераторов и синхронных компенсаторов, независимо от типа, параметров и Конструктивных особенностей машин.

Граф.оаналитический метод определения периодической слагающей тока генератора /п,<,г по кривым рпс.,24, а применительно к одному источнику питания сводится к вычислению- тока к. з. в начальный момент времени /п,о,г, отношения полученного тока к номинальному току ге-

нератора, т. е. /п,о,г ном.г, и нахождению по кривым рис.

24, а на основании /п,о,г ном.г относительного тока /п,(,г п,о,г для времени/.

Искомый ток в месте к.з. определяется по найденному относительному току, как

- -

/п.Лг--.

п,о,г , -

Большое значение при вычислении токов по расчетным кривым имеет удаленность.генератора от точки к.з. Критерием удаленности, как уже отмечалось, служит

отношение /п,о,г ном,г. Для семейства кривых рис, 24, а

это отношение изменяется в пределах /п,о,г ном,г-1-+8, что в пересчете на сопротивление в относительных номинальных единицах пропорционально*

.f*(HOM)pac4 = 0il25-5-1.

* Ток от генератора, пользуясь относительными величинами, можно выразить как /п,о,г= -1«ш,т, отсюда л;.(ном)расч=

**(HOM)pacv

•в , ,

= ./ном,г £цд). приближенно считая £*(иом) = const.

5* (ном)расч

п,о,г

f ном,» п,о,г



При различных удаленностях генерирующих источников создаваемые ими токи /п,<,г в зависимости от времениизменяются неодинаково, например:

Для кривой /п,о,г/ном,г=8* относительный ток ht = =In,t,r/ln,o,t изменяется в пределах /*о=1; /*о,2=0>62; /.0,5=0,52, т. е. при л;.(„ом)расч,тгп, соответствующем к. 3. на выводах .генератора, перепады токов особенно велики;

для кривой /п,о,г ном,г=1 диапазон изменения токов составляет /»о==1; /.0,2=0,98; /«о,5=т1.01. Т.е. при •»(H0M)pac4max, соответствую,щем повреждению, намного более удалённому, чем к.з. за главным трансформатором станции, периодическая слагающая для всех моментов времени Изменяется незначительно. • Следовательно, если в питании к. з. участвуют источники. Существенно различающиеся по удаленности (.«с*(ном)расч) от. места к. 3., расчет токов к. з. с применением кривых по результирующему сопротивлению схемы и суммарной мощности обобщенного источника может привести к недопустимым погрешностям. В подобных случаях определение токов необходимо производить с учетом удаленности генерирующих источников. Для этого путем преобразований схемы замещения из общего числа источников выделяются те источники или группы их, которые по своей удаленности находятся в резко несходных условиях с остальными по отношению к месту к. 3.

В отдельную группу должны выделяться генераторы, непосредственно питаю"щие к.з.*

Обособленно должна рассматриваться цепь энергосистемы.

Деление источников на группы должно выполняться таким образом, чтобы в результате оказалось не более двух-трех групп или генерирующих ветвей. Вычисление токов по расчетным кривым для каждой такой ветви

производится отдельно исходя из отношения /п,о,г ном,г

ветви. Выделение большего числа групп или ветвей на практике себя не оправдывает, так как усложняет расчет, не повышая, по существу, его точности.

Если имеется несколько однотипных генераторов, одинаково расположенных по отношению к месту к, з.,

* Для турбогенераторов небольшой мощности.
