Рис. МЗ. i=I,67 гн\ С=4 мф, R=u,lb ом; L=0.3 гн. Рис, 2-14. /. = 1,67 г«; С=4 л,,сф; /?=бО t=0,3 гн.
Рис. 2-15. Lrf-0,33 ен; C=0,8 мкф; Л-IOO ом; Л=0. Рис. 2-16. гн; С=0,8 мкф; д = 100 ом; L=0.

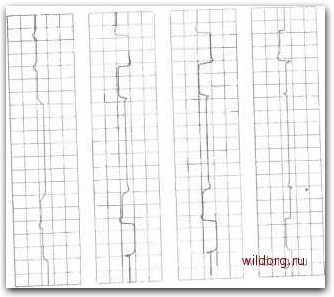

Рис. 2-17. Пере.чодные процессы при включении. L=l,6 гн; С=0,8 мкф; R = \W ом; 1-0. 2. Прн пспользовании большего коммутирующего конденсатора и при неизменных прочих параметрах схемы угол опережения увеличивается. 3. Если индуктивность нагрузки возрастает при прочих неизменных параметрах схемы, то угол опережения уменьшается, а напряжение на нагрузке приобретает синусоидальную форму. Реальная схема с параметрами, которые показаны иа рис. 2-14, работать не будет, так как угол опережения равен нулю и отсутствует отрицательное напряжение, необходимое для запирания тиристоров. 4. При уменьшении La напряжение на нагрузке при большом активном сопротивлении нагрузки приобретает колебательный характер и при этом опять могут появляться большие пики напряжения на тиристорах. На рис. 2-17 и 2-18 показаны переходные процессы при пуске двух схем с разными параметрами. В обоих случаях сначала возбуждаются катушки реле путем подачи питания на все усилители модели генераторного устройства, что имитирует подачу сигнала на отпирание тиристоров, а затем подается постоянное напряжение путем замыкания контактора S в схеме рис. 2-6. Для получения разных переходных процессов контактор замыкался с разными интервалами времени после включения реле. Как видно из кривых на лентах самописцев, при некоторых переходных процессах во время пуска угол коммутации может стать равным нулю, что означает срыв пуска. В частности, если бы в реальной схеме постоянное питающее напряжение подавалось непосредственно перед включением, то инвертирование прекратилось бы, так как на коммутирующем конденсаторе не было бы напряжения, необходимого для запирания соответствующего тиристора. Кривые рис. 2-17 и 2-18 указывают на присущую параллельному инвертору другую трудность осуиествления надежного пуска. При пуске может иметь место насыщение трансформатора из-за остаточного магнетизма в сердечнике. Поэтому в трансформаторе часто делают воздушный зазор пли его рассчитывают так, чтобы он работал при малой плотности магнитного потока, что предотвращает насыщение во время пуска. Могут применяться схемы с генераторами импульсов для отпирания тиристора, чтобы обеспечивался более надежный пуск Б тех случаях, когда одни тиристор ие может быть 46   1
