машней сети нельзя, так как он пагреблкег околоЗ кВт. Пользоваться аппаратом можно в мастерской прн наличии электрической сети, к которой разрешается подключать аппараты мощностью до 5 кВт.

Внимание? Перед иачало"д работы проверьте заземленяе.

Надевайте во время сварки сухую брезентовую сгтецсдежду и рукавицы. ПодкладываЙте под ноги резиновый коврик. Не работайте без маски.

Установка на рабочем месте расширяет творческие возможности мастера при выполнении работ: пайка теердм прияс»ем, изготовление, ре-мент ювелирных кзделий и мцог[>е другое.. Установки квлнется безопасной и высокоэкологкческон, так как при сгоранни lasos получается просто перегретый водяной пчр, не имеющий цоега и запаха {рис.- 127),

Основкак часть устроястьа э;:ектролизера состоит из ряда герметических полостей, образозаиныя из стальных пласгин - элехградоь, разделенных резиновыми кольцами и сжатых пластинами (саенкй), выпол-кекнымй нз оргстекла Герметизация набрапкого пакета, таким образок, осущесталотся четырьмя шпильками. Внутренняя часть электроли-.lepa (тголостн) нлполоэнн\. заполнена водным раствором NaOH илн КОИ.

Приложенное к пластинам-электродам постоянное иашряжение вмзы-нает электролиз воды вы.аеление газообразного водорода и кислорода, Эга смесо отводится через надетую на штуцер полихлорпиниловую трубку в промежуточную емкость, из нее в водный затвор, кшорые сделаны нз двух порожних баллончиков д)1Я заправки газовых зажигалок (баллончики завода «Северный пресс» г. Ленинград). Газ, прсщедший "ерез вадиы:й затвор, где смесь воды с ацетоном в соотношении 1:1 приобретает необходимый для горения состав, и отведенный другой трубкой в форсунку в медицинский шприц с иглой, сгорает у ее выходного отверстия с температурой порядка 1800" С, так работает электролизер. Конструкция установки проста. Стенки электролизера выполнены и.з оргстекла толщиной 25 мм, химически стоек к электролитам и позволяет визуально контролировать его уровень, чтобы при необходимости добавлять через наливное отверстие дистиллированную воду.

Пластины-электроды изготозлены из нержавеющей стали любой марки, толщиной 0,6-0,8 мм. Для удобства сборки в пластинах выдавлены круглые углубления под резиновые кольца уплотнения, глубина нх при толщине кольца 5-6 мм должна быть 2-3 мм.

Ко.".ьца, предназиачениуе для герчетизацяи внутренней полости и электрической изоляции пластин, вырезаются из листовой кcлэтoyпop-ной или маслобензостойкой резйны. Все детали соединяют с помощью четырех шпилек М8, изолированных паихлорвннкловой трубкой.

Количество пластин-электродов в сборе - 10. Оно определяется параметрами блока электропитания: его мощностью и максимальным напряжением - из расчета 2 В иа пластину. Потребляемый ток зависит от количества задействованных пластин (чем их меньше, тем ток больше) и от

Соединительная трубна ПроЬм-болт Штуцер

Баляончаки

Шприц с иглои-фереупиай

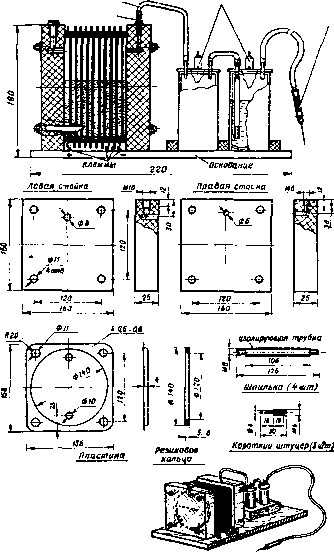

Рис 127 Портативная злектралидерная устакоака

концентрация раствора щелочи В работе лучше применять 4-8%-ный раствор электролита, при работе он ие так сильно пенится.

Выводы с электронаконечнкками припанваияся к первой и трем последним пластинам В качестве источника питания можно использовать выпрямитель, описанный в книге (совет 16), или стандартное зарядное устройство для автомобильных аккумуляторов ВА-2, подключенное на 8 пластин, при напряжении 17 В и уоке (жоло 5 А, которое обеспечивает необхоанмую производительность горючей смесн для форсунки иглы с внутренним 0 0,6 мм Оптимальное соотношение диаметра иглы форсунки и производительности электролиза устанавливается опытным путем так, чтобы зона воспламенения смеси располагалась вне иглы Если производительность мала или диаметр отверстия слишком велик, горение начнется в самой игле, которая от этого быстро разогреется и оплавится Надежным заслоном от распространения пламени по подводящей трубке внутрь электролизера является водяной затвор, который выполнен из полупрозрачного материала и позволяет контролировать уровень жидкостей в водяном растворе. Промежуточная емкость исключает воэмож ность смешивания электролита и состава водного затвора в режимах интенсивнее работы или под действием разряжения, возникающего при вы ключении эдектропитання А чтобы этого избежать, по окончании работы следует сразу же отсоединить трубку от электролизера Штуцеры ем костей сделаны из медных трубок 0 4 и 6 мм, устанавливаются в верхней части баллончиков на резьбе Через них же осуществляется заливка состава водного затвора и слив конденсата из разделительной емкости Соедините короткой полихлорвиниловой трубкой 0 5 мм электролизер С промежуточной емкостью, последнюю - с водным затвором, а его выходной штуцер с более длинной трубкой (шланг) с форсункой - медицинский шприц с нглой Внутрь рукоятки (шприца) помещается огне-гасительиая иабнвкз -латунная сетка, свернутая в спираль

Включите выпрямитель, подрегулируйте напряжением или количест вом подключаемых пластин номинальный ток и подожгите выходящий из форсунки газ Температура пламени также поддается некоторЫ! корректировке составом водяного раствора, если залить в водяной раствор метиловый спирт, можно поднять температуру факела до 2600° С, для снижения температуры пламени водяной затвор заполняют смесью ацето на и воды в соотношении I I Данное устройство было описано в журнале «Моделист-конструктор» № 10 за 1985 год

Намоточный ст«80к и приспособления для намотки катушек силового трансформатора, трансформатора НЧ н дросселей

Простой намототый станок (рис 128) позволяет наматыватысатушкн проводом диаметром от 0,15 до 1,5 мм виток к витку или виавал с подсче том количества витков провода, намотанных на катушку

На деревянном основании размерами 370 X 230X 18 мм укрепляют шурупами два направляющих бруска с фасками под углом 45°. Между ними устанзаливают деревянные стойки, одна из которых подвижная.
