При ярорезангй фо-ыя нож няогда срыейетсч а прорезает схечу Чтобы избежать этого, ia лснейку устаьавлиэа»? мьталличеслай м-раничи тель (рис 112) На линейке стасят черточк\, показывзющую. до Кч1кого мрста доходит режущий кс-ксц яожл когда последний \пирае1сч в агра йячьтеь. Линейку кладут таккч оОрЕЗом, чтобы риска показывала кокеь разреза, который делается & фольге.

пвчэтког мобпша лА97&мш. явгрркеиия

Самый простой способ лужения Г5ечлгны( плат - эю погружение их в рйсплав Установка для луженнч состоит из на1реаателя (адектооплкт-ка типа TC-i/1, 0-H-Ml. уста.10влекнчя на мощн-хть 450 Вт, напряже нием 220 В), yLraHoa.ieHHOH нэ нем взины нз яровельнрю железа размерами 240 X 300 X 60 и-л (рис НЗ), з которой находится сплаз «Розе» (олово -25%, свинец -25%, аисмут-50%).

Температура расплава !20~!40 С Чтобы предупредить окисление и

лоявленне шлаковой пленки на поверхности расплава, его заливают слоем химически чистого глицерина толщиной 20-25 мм

Процесс лужения гронсхо-дит следующим образом Щиг-цаки с длинни!ми ручка№1И захватывают плату с печатным монтажом и декапируют в 5%-нои растворе соляной кн-слопгы, затеи промывают 2-3 с в проточной воде и окунают на i-2 с в расплав «Розе» J~HU!!i»S pacn.ia& с печатной платы удаляют с помощью ра-еля Hi ткууыиой резины. После этэго плата готова для сборки и монтажа навесных элементов.

Vcras-oBK для лужечкч должна быть обеспечена чыт*.}й.-

Иявта

Щшгцы

Ваюм

Рнс Простая установка Д1Я лужения плат пезтього монтажа методой погруженнн

эй. Для стабилизации температуры расплава *Розе» в ванне можно (".пользовать любое автоматическое устройство, 0:шсзнп9е а данно» кнйге В качестве датчика температуры испатьзуется термопара «хро ааель-копе;гь» Точность поддержания температуры ±10 С Устаноаку «ожно использовать в ремонтных мастерских и на предприятиях мелкосерийного производства

Для изготовления печатных плат фотохимическим способом необхо-дииа светокопнрсшальная установка, которую можно использовать н для других целей (сеткография, прикладная фотография и т. п )

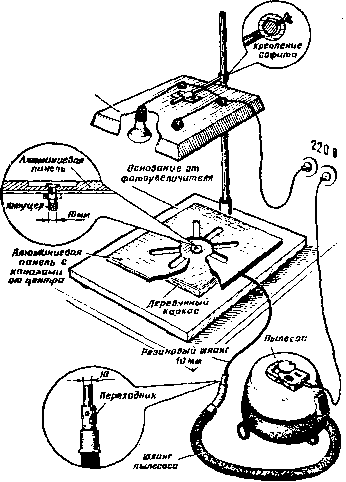

На рис. U4 показана саеточоппровальная устансзка с вакуумны! устройством (пылесос) любой конструкции Основаннеи установки может служить подставка от старого фотоувеличителя, металлический софит выполнен из алюминиевого листа толщиной 1,5-2" ми и имеет размеры 350 X 350 X 50 ми. В качестве осветителя используются четыре фотолампы мощностью по 100-150 Вт напряжением 127-220 В (можчо использовать н кварцевую лампу типа ПРК) Алюминиевая панель с профрезе-ровдняыми канавками размером 300 X 300 мм, толщиной 5-6 мм, латунный штуцер для подключения к резиновому шлангу диаметром 10 мм, штуцер, конструкция которого асдеазана на рис П4, пoдклюaeтcя к пылесосу Алюминиевая панель устанавлявается на деревянный каркас размерами 250X250X50 мм.

Очувстиленную пластину с чертежом, рисунком (негатив нли позитив) уста5!авлиаак>т ьа алюминиевую панель по центру (на штуцер) В электро сеть включают пылесос, он создает разреженне (вакуум) под пластиной, и чертеж илн рисунок плотно к ней прилегает. При полном прилегании

в г Бастаков

вйфит

Рис 114 Малогабаритная светокопировальная установка с BflKvvMHbiM устройствоч
