Л1 Tff~ff2-f

72 птл

Т1ША

on-a

ТЗП395А

fSBH

T4fSKA

Рнс. 13. Схема стабилизатора напряжения 300 В; 0,15 А

2.2к

300В

f/f.J8K

fojtr

Т}МП26

jp/j сг



выходной сигнал усилителя рассогласования. Транзистором Т1 управляет сигнал, снимаемый с делителя R4 R6 Делитель шунтирует последовательно включенные регулирующие транзисторы и обеспечивает равномерное распределение падения напряжения между транзисторами Т2 и ТЗ. Для повышения температурной стабильности и уменьшения минимальной величины падения напряжения иа проходных транзисторах в схему включены резисторы R5, R7. Величину падения напряжения иа транзисторах Т2, ТЗ регулируют последовательно включенным в цепь резистором R3 регулирующие транзисторы для защиты от электрического пробоя зашунтиро-ваны стабилитронами Д2, ДЗ. Схема сравнения выполнена мостовой с верхним включением опорного элемента (резисторы R13, R15...R17, стабилитрон Д5)

Усилитель рассогласования двухкаскадный. Для предотвращения самовозбуждения установлен конденсатор CL Форсирование переходного процесса при возмущающих воздействиях осуществляется с помощью коидеисатора С2 Предварительные каскады схемы составного транзистора Т4 Т5 питаются от отдельного внешнего источника с параметрической стабилизацией Схема защищена от перегрузок потоку предохранителем, который сиабжеи схемой сигнализации иа неоновой лампе Л1.

Элементы схемы резисторы R3 - ПЭВР, R16 - ППБ, остальные - ОМЛТ; конденсаторы С1 . СЗ - К50-20, предохранитель Пр1 - ВП1-1.

Технические данные

Напряжение. В:

входное ............. 330 ±17

выходное ............ 300

Ток HdrpysKH А..........0,15

Суммарная нестабильность выходного

напряжения, В ........4,5

П\льсации выходного напряжения, мВ 150 Диапазон рабочих температур, °С ... -10.. -j-40 S

г. БЛОКИ

ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ со СТАБИЛИЗАТОРАМИ ПООТОЯПНГО НАПРЯЖЕНИЯ

Блок вторичного электропитания 5 В.20 А (рис.14)

i азработаи как источник вторичного электрспитання радиоэлектронной аппаратуры, выполненной на интегральных микросхемах, и состоит из понижающих

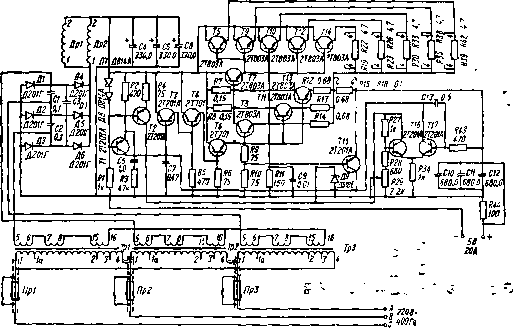

Рис. 14. Схеыа блока вторичного электропитания 5 В, 20 А
