0,3 г г

6 8 3 9 7 1718 П15гогг

Номер иомёанации. а)

Узгрф

5 7 9 11 13 15 17 1921

I I I I I I I I i I I I I I I I I I

г ч- В 8 W iz п W 18 20 гг

Номер комбинации 6)

о/о г и

1ои°Ъ

9 -8

6 -

Ч- -

Р-.--7 3 11 13 1517 19 21

I I I I 1 I [ ) f I ) I I I М I I I I j

123t 6 8 ID 1Z mm 18 2022 Номер комбинации


г Ч в 11 9 7 10 111516 22 Номер комбинации г)

Рис. 14. Вероятностные характеристики различных параметров напряжения при наличии высших гармоник.

В качестве устройств, устраняющих влияние высших гармоник напряжения на измерительные системы аппаратуры электронной автоматики, могут быть использованы фильтры и резонансные контуры с предвключениы.м сопротивлением.

Такие устройства применяются для улучшения регулирования БК при наличии высших гармоник в кривы.х напряжения и тока сети.

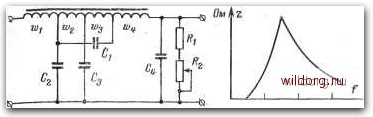

На рис. 15,а приведена схема фильтра низких частот, а на рис. 15,6 - его частотная характеристика [Л. 17J. Фильтр образуется из сочетания индуктивностей и емкостей, включенных по определенной схеме. Отличительной особенностью рассматриваемого фильтра является то, что все катушки индуктивности размещены на одном сердечнике. Сопротивление фильтра для основной частоты мало, является большим для 3-й гармоники. В обла-




о 100 гоо 300 Гц б)


гоо W0 600 Гц

гоо т ООО гц г)

% ом

1 1

43 50

1 „ 1 1

Т го 30

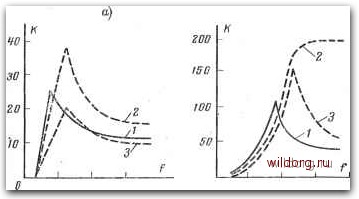

Рис. 15. Фильтр низких частот для регуляторов типа АРКОЙ, выполненный иа одном сердечнике.

а -схема фильтра; сердечник из стали Ш19Х27 с воздушным зазором 0,4 мм, провод 0,27 мм, t«=300 витков, t«2=«»3=1000 витков, гИ4=300 витков, C = C2= -0,25 мкФ, Сз=0,15 мкФ; С,=0,5 мкФ; ;?, = 1,2 кОм; 1<г\Ь кОм; б---зависимость входного сопротивления в функции частоты; в - кривые подавления высших гармоник при отсутствии конденсатора Сг для паспортных данных фильтра (i), для увеличенных (?) и уменьшенных (S) емкостей конденсаторов Ja 25% номинального значения; г - аналогичные зависимости при С2=0,25 мкФ;

и е - зависимости изменения уставок регулятора при отклонениях основной частоты от стандартного значения для характеристик в и г; ж - дополнительное температурное изменение уставки регуляторов, оснащенных фильтром низких частот.



сти более высоких частот сопротивление несколько снижается, но сохраняется достаточно высоким, что приемлемо, так как в большинстве случаев удельное содержание высших гармоник падает с ростом их порядка. Сопротивления Ri и Ri служат для согласования фильтра с его нагрузкой. Критерием правильности настройки является равенство значений напряжения на входе и выходе фильтра. При указанных паспортных параметрах (рис. 15,а) фильтр настроен на 3-ю гармонику и подавляет ее Б 25 раз. Пятая гармоника подавляется в 18 раз. Если изменить значения емкостей по сравнению с паспортными, фильтр можно настроить на подавление гармоник более высокого порядка. В этом случае 3-я гармоника подавляется в 14 раз, а гармоники более высокого порядка подавляются значительно эффективнее, чем в предыдущем случае.

При паспортных параметрах фильтра шкала измерений остается практически постоянной в пределах реального изменения напряжения основной частоты. Уменьшение емкости конденсаторов фильтра приводит к небольшому изменению шкалы. Дополнительное температурное изменение шкалы автоматического регулятора режима БК, вносимое фильтром, также весьма небольшое. Фильтр может быть успешно применен в автоматических регуляторах режима БК типа АРКОН. Дополнительное потребление, вызываемое его применением, составляет 1,0-1,5 В-А.

Подавление высших гармоник фильтрами в цепях измерения автоматических регуляторов обеспечивает надежное регулирование режима БК в сетях с большим содержанием гармоник. Опыт эксплуатации свидетельствует о том, что неправильное регулирование режима БК из-за наличия высших гармоник после внедрения фильтра низких частот исключается.

7. БАТАРЕИ КОНДЕНСАТОРОВ СИСТЕМНОГО ЗНАЧЕНИЯ

В ряде случаев БК в сочетании с управляемыми реакторами применяются в качестве источников реактивной мощности в крупных узлах электрических систем вместо синхронных компенсаторов. Их назначение состоит в обеспечении баланса реактивной мощности узлов электрической системы при желаемом уровне напряжения и в повышении пропускной способности протяженных воздушных линий. 44
