торы электрической сети при насыщений их магиито-проводов.

в предположении постоянства задающего тока преобразовательной установки может быть определено изменение содержания гармоник при включении БК в рагу из выражения [Л. И]

где Yk, Zk -параметры схемы замещения сети для k-yi гармоники после включения в работу БК; У к, - то же до включения в работу БК; «к - отношение модулей напряжения к-й. гармоники при включенной БК и при её отключении.

Этот параметр, который может быть назван коэффициентом усиления гармоники, при неучете емкостной проводимости питающих линий может быть определен из выражения

причем

где Rn, Xu - активное и индуктивное сопротивления питающей сети;, jRb, - то же для двигательной нагрузки: Ro, Хо - то же для прочей нагрузки, питающейся от узла; Хц - емкостное сопротивление БК.

Обобщенные параметры схемы замещения могут быть получены из следующих соотношений:

А. : Ек - CrDk

\УА~--w--



Pk[A+/(£k-QPk)]

к+(£к-CкOк)

Напряжение соответствующей высшей гармоники в месте присоединения БК может быть определено из выражения

I к1

Если выбор мощности неотключаемой части БК по условию (18) невозможен, то целесообразно рассмотреть вопрос о питании источника высших гармоник через отдельный понижающий трансформатор от достаточно

Рис. 10. Схема подстанции промышленного предприятия.

ТДРН-

гто/35


31500 V

ТДРН-

zmoJ35

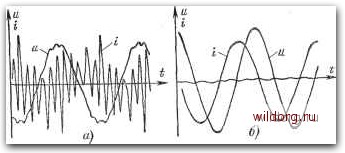

Рис. 11. Осциллограммы напряжения и тока в цепи батареи конденсаторов при работающем (а) и не работающем (б) ионном преобразователе.



11),

Ю 15 20 25 30 35

Рис. 12. Амплитудный спектр тока в цепи батареи конденсаторов. Относительное значение гармоник для различных порядковых номеров.

МОЩНОЙ сети. При этом источник высших гармоник шунтируется на стороне высшего напряжения малым сопротивлением сети и на стороне низшего напряжения, где подключены электроприемники, высшие гармоники практически исчезают.

В качестве примера на рис. 10 приведена схема промышленного предприятия [Л. 15], на котором для питания приводных двигателей установлен ионный преобразователь. Осциллограммы напряжения и тока в цепи БК при работающем и не работающем ионном преобразователе приведены иа рис. 11. Амплитудный спектр тока в цепи батареи БК показан на рис. 12. Батарея была защищена от перегрузки токами высших гармоник присоединением ионного преобразователя через отдельный понижающий трансформатор 150/6. После этого высшие гармоники в цепи БК практически исчезли.

Нагрузка БК токами высших гармоник зависит от места ее присоединения к сети. Иногда положение может быть существенно улучшено изменением места присоединения.

Когда это исключается, следует рассмотреть возможность расстройки резонанса путем включения реактора последовательно с БК.

При наличии высших гармоник можно использовать два варианта включения реактора в зависимости от схемы самой БК [Л. 15]:

а) для батареи, включенной треугольником, однофазный реактор включается в цепь треугольника;

б) для батареи, включенной в звезду, трехфазный реактор включается последовательно.

Результирующее сопротивление последовательно включенных реактора и БК должно быть индуктивным для резонансной гармоники, т. е. должно выполняться условие

« О или ХГ-
